Припливно-витяжна установка Вентс Мікра 100 Е

Кімнатна енергозберігаюча вентиляція - Вентс Мікра 100 Е

Вентс Мікра 100 Е – кімнатна енергозберігаюча припливно-витяжна установка передбачена для децентралізованої вентиляції приміщень різного типу, як соціальних, так і комерційних, квартир і приватних будинків. Для монтування цієї установки не потрібно розробка мережі повітроводів. Це просте рішення для ефективної вентиляції в приміщенні.

Особливості Вентс Мікра 100 Е

• Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат)
• Позисторні нагрівач потужністю 350 Вт із захистом від перегріву
• Полістирольний пластинчастий теплообмінник протиточного типу з ефективністю рекуперації 82-92%
• ЄС вентилятори з низьким енергоспоживанням (від 9 до 40 Вт)
• Інтегрована автоматика з 3-ма режимами роботи (від 60 до 150 м3/год)
• Безшумна робота (30-38 дб)
• Очищення повітря за допомогою двох вбудованих фільтрів G4
• Простий монтаж
• Компактні розміри

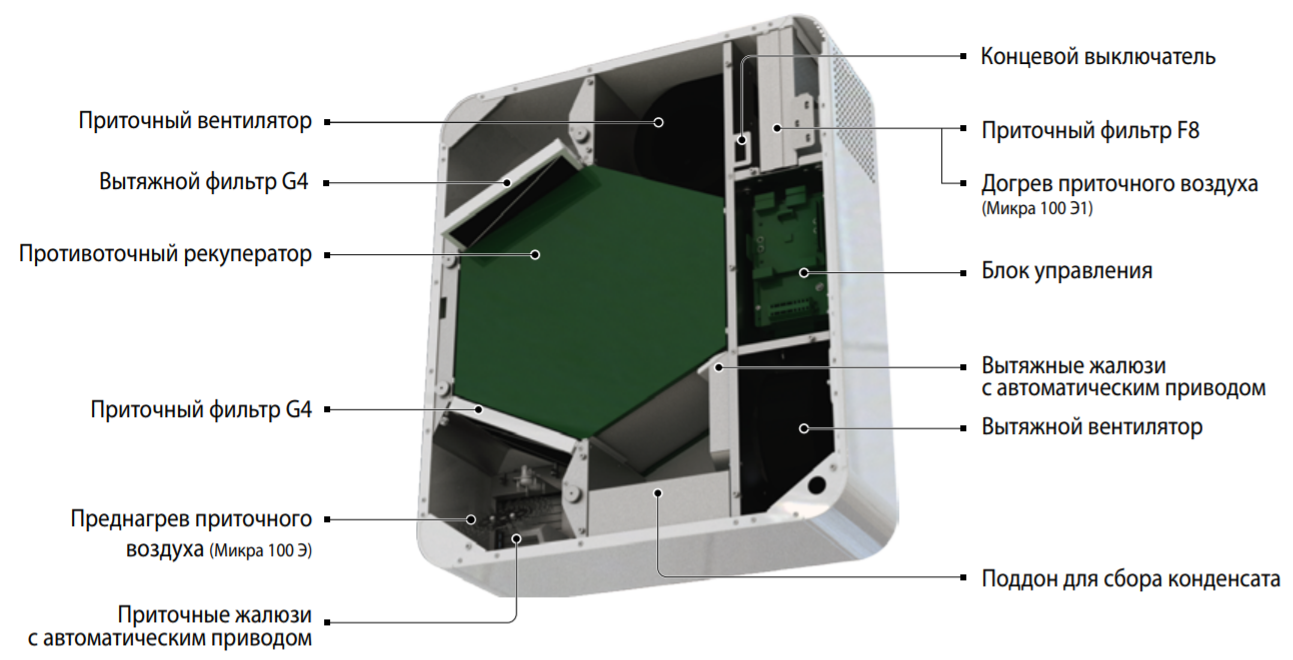

Конструкція установки Вентс Мікра 100 Е

Корпус установки

Для виготовлення корпусу використовується метал зі спеціальним полімерним покриттям, лицьова панель ж є акриловій. Завдяки новітньому дизайну даної установки, Ви зможете ідеально вписати її у Ваш інтер"єр. За рахунок 10 мм шару спіненого синтетичного каучуку установка якісно тепло - і звукоизолирована. Також важливо відзначити, що заміна та обслуговування фільтрів легко здійснюється завдяки лицьовій панелі, яку можна відкрити і закрити (навіть на замок). Приплив чистого повітря і викид відпрацьованого на вулицю здійснюється через два патрубки розміром Ø 100 мм. Також можна під"єднати третій патрубок розміром Ø 100 мм для підключення витяжного воздуховода з ванної кімнати. Третій патрубок включений в комплект установки.

З допомогою автоматичних припливної і витяжної повітряних заслінок запобігають протяги, коли установка вимкнена.

Фільтрація повітря Вентс Мікра 100 Е

Касетні фільтри G4 і F8 (PM2.5 > 75 %) використовуються для очищення повітря, що забирається з вулиці. Важливо відзначити, що фільтр F8 можна замінити на фільтр H13 (PM 2.5 > 95 %) для здійснення ще більш якісного очищення повітря. Цей фільтр можна придбати окремо. У свою чергу, для очищення вытягиваемого з приміщення повітря використовується касетний фільтр G4.

Вентилятори використовуються в Вентс Мікра 100 Е

Для роботи даної установки задіяні високоефективні електронно-комутовані (ЄС) двигуни із зовнішнім ротором. Ці мотори оснащені робочими колесами із заломленими вперед лопатками. ЄС мотори характерні високим рівнем енергозбереження. Дані ЄС–мотори відрізняються високою продуктивністю. Також завдяки зручному управління можна регулювати швидкості обертання. Не можна не відзначити, що безумовною перевагою електронно-комутованих моторів є високий ККД (до 90 %).

Переднагрів

Щоб захистити рекуператор від обмерзання, в установці Мікра 100 Е використовується електричний преднагрев.

Догрів

Для підвищення температури повітря, що забирається з вулиці, в установці Мікра 100 Э1 використовується електричний догрів.

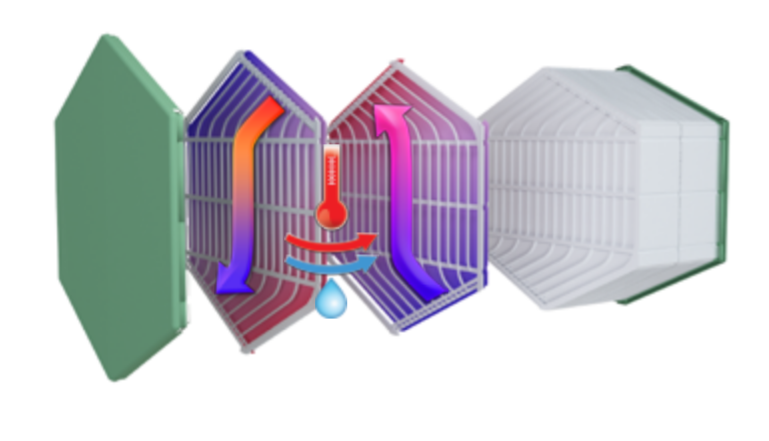

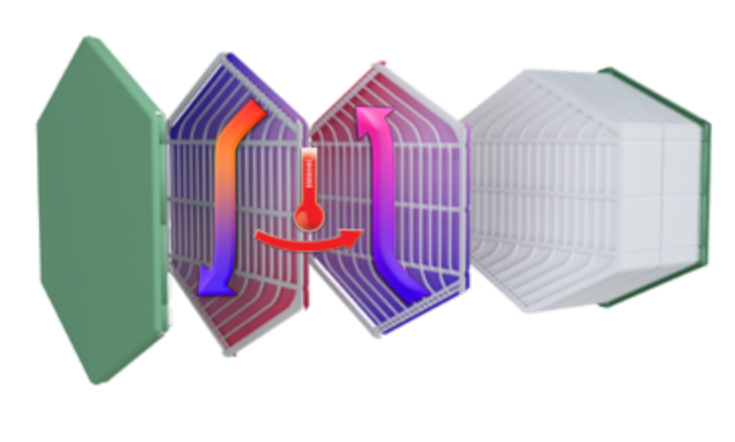

Рекуператор Вентс Мікра 100 Е

Установка Мікра 100 оснащена протівоточним рекуператором, який виготовлений з полістиролу. В осінньо-зимовий період року тепло витяжного повітря передається припливному повітрю, що в свою чергу знижує втрати тепла завдяки вентиляції. У разі утворення конденсату, він буде збиратися в спеціальному піддоні і виводитися на вулицю через витяжний повітровід. У жаркий період року тепло припливного повітря передається витяжним повітрям. Завдяки цьому, на момент попадання припливного повітря в приміщення повітря з вулиці більш прохолодний. Така особливість даної установки знижує навантаження на кондиціонер.

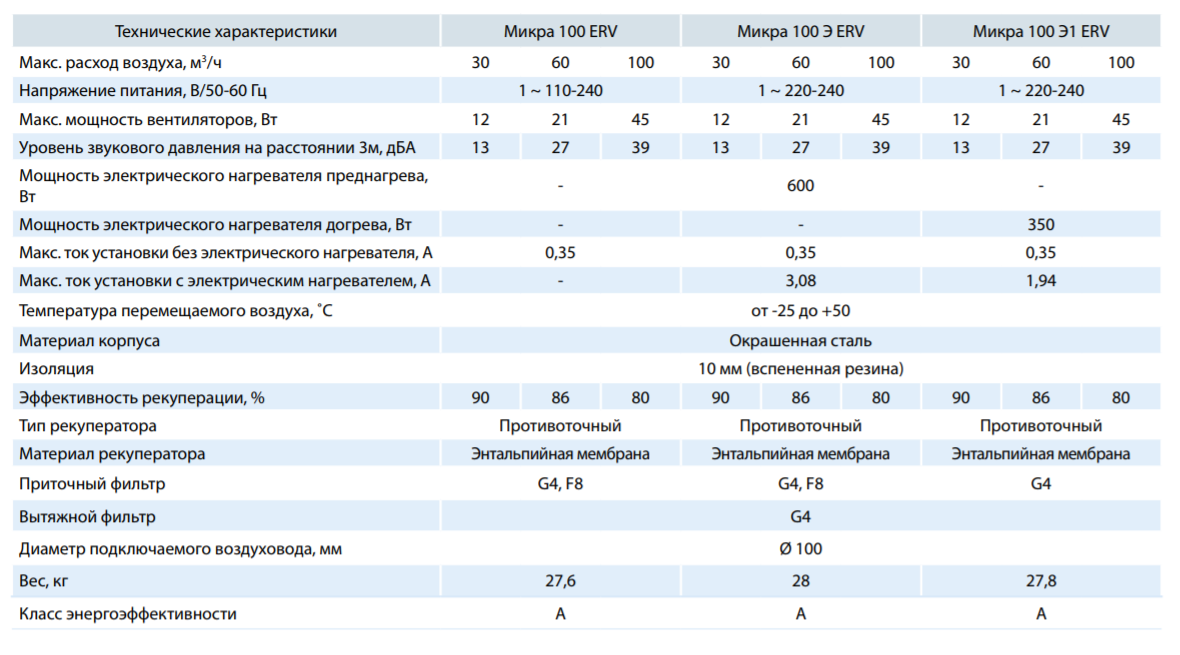

Протиточний теплообмінник встановлений в модель Micra 100 ЭРВ виготовлений з энтальпийной мембрани. В осінньо-зимовий період року энтальпийная мембрана підвищує теплозбереження, так як тепло і волога витяжного повітря передаються припливному повітрю крізь цю мембрану. А в літній період року припливне вуличне повітря охолоджується і осушивается, проходячи крізь энтальпийную мембрану. Це значно знижує навантаження на кондиціонер.

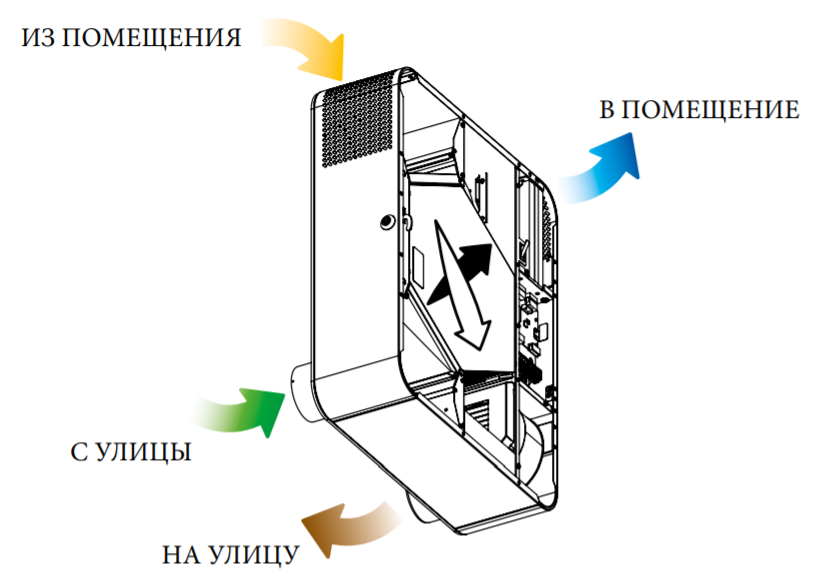

Принцип роботи установки Вентс Мікра 100 Е

Управління та автоматика Вентс Мікра 100 Е

Захист від обмерзання

Захистити рекуператор від обмерзання в осінньо-зимовий період можна двома способами. Першийпередбачає установку припливного вентилятора в установці Мікра 100 по датчику температури витяжного повітря на виході з рекуператора. Таким чином рекуператор прогріває тепле витяжне повітря, а потім включається припливний вентилятор, і установка продовжує працювати в звичайному режимі. Інший спосіб реалізується у встановленні Мікра 100 Е. В даній уставновке є електричний преднагрев. Завдяки цьому преднагреву, повітря, яке забирається з вулиці підігрівається перед входом в рекуператор. Таким чином досягається безперервний збалансований повітрообмін.

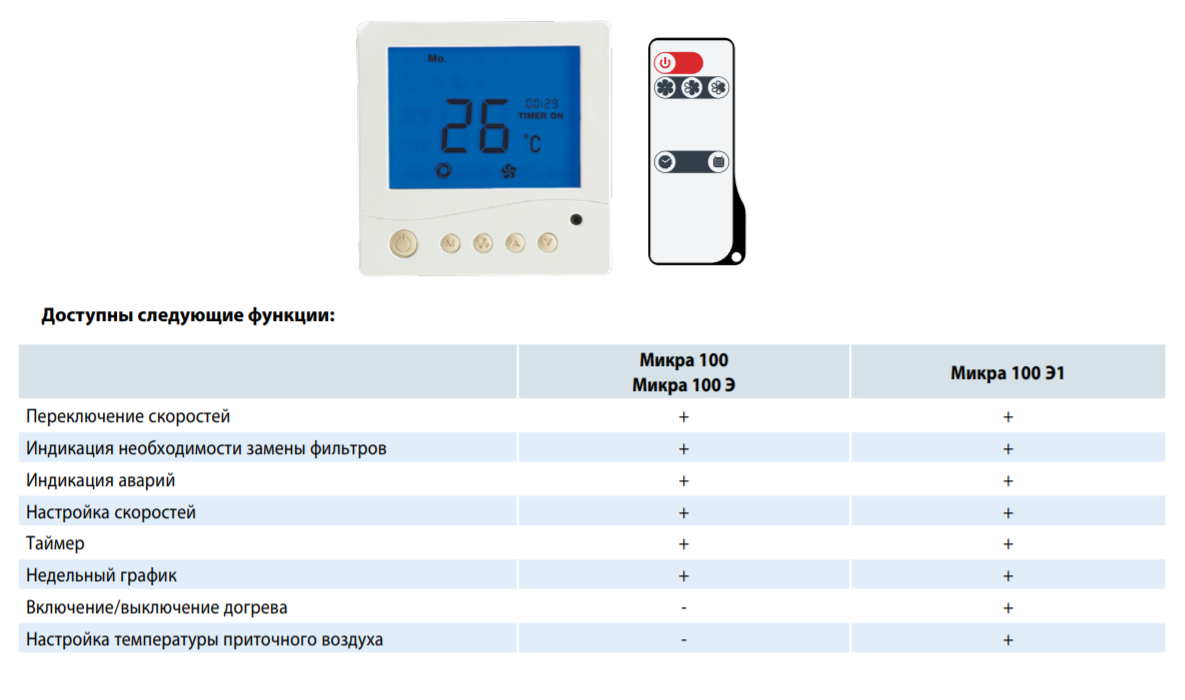

Управління

Установка оснащена панеллю управління. В комплект поставки також входить пульт дистанційного керування.

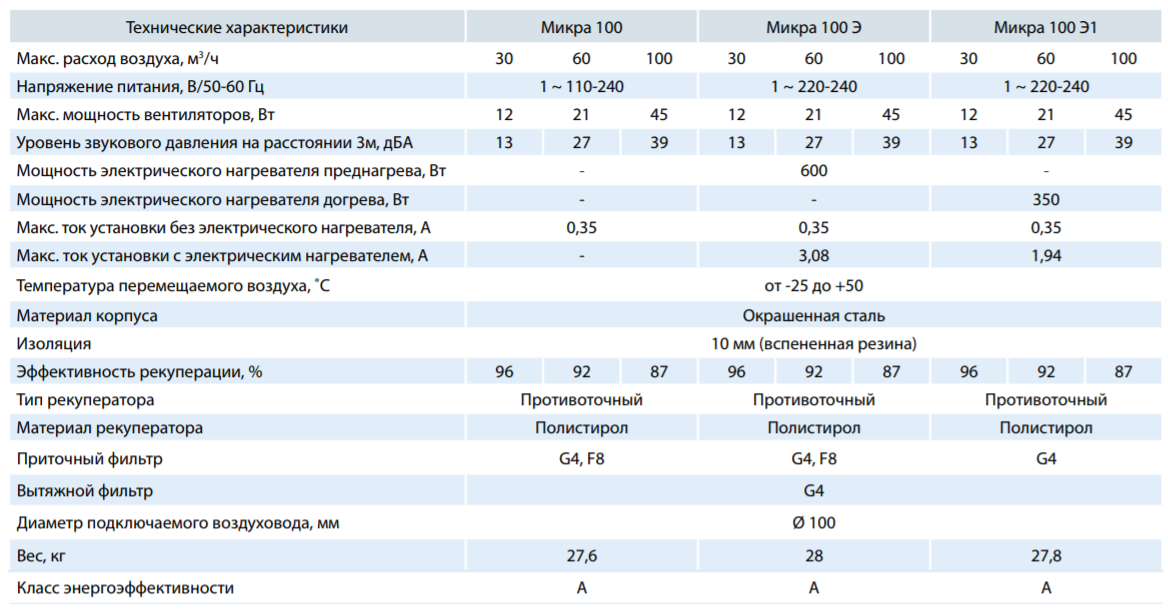

Технічні характеристики Вентс Мікра 100 Е

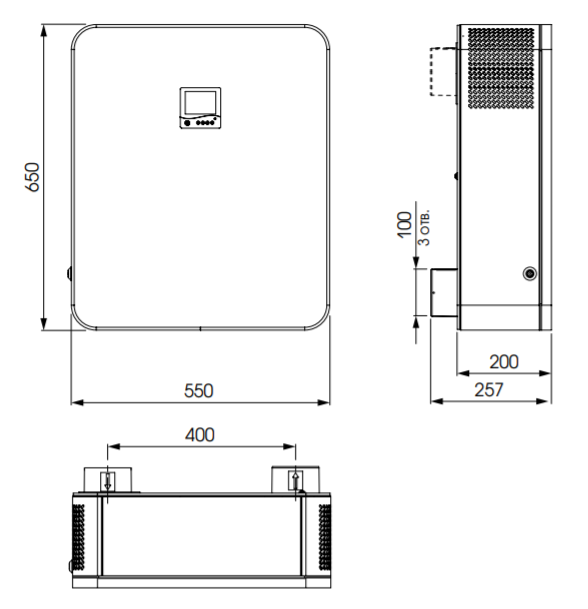

Габаритні розміри установки Вентс Мікра 100 Е

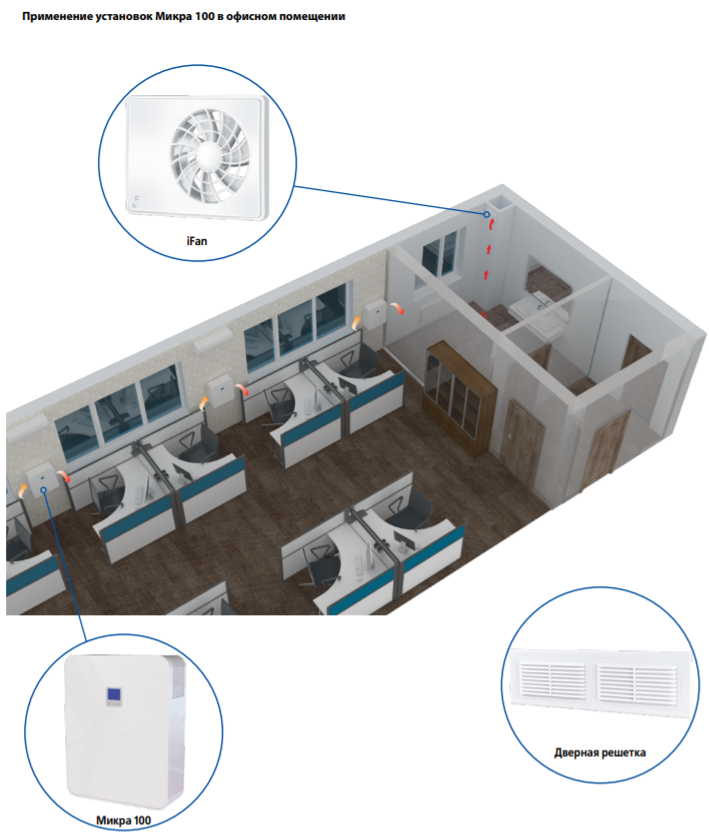

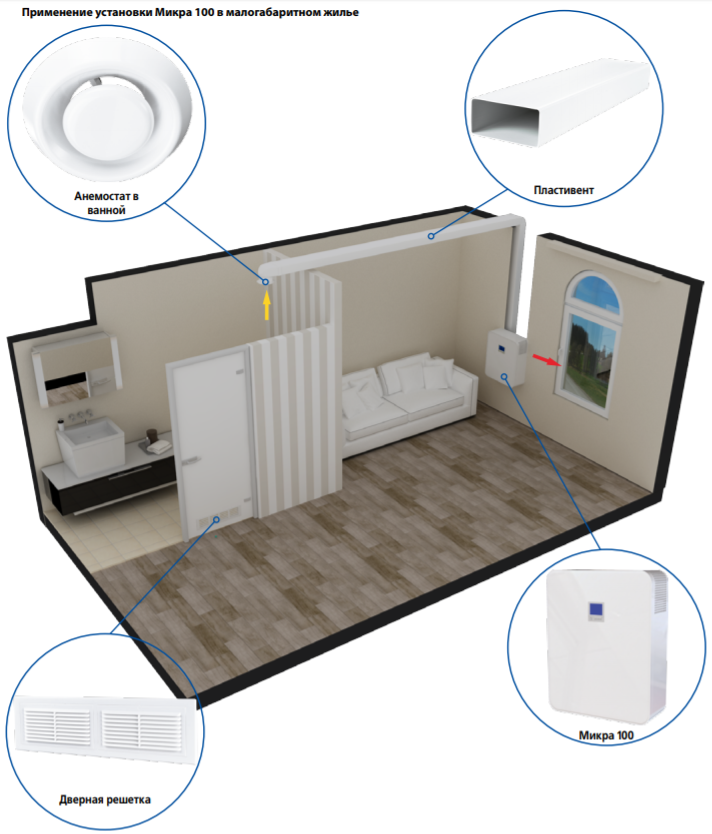

Варіант монтажу та застосування Вентс Мікра 100 Е

Для вентиляції одного приміщення може знадобитися одна або кілька установок Мікра 100. Організувати ефективну вентиляцію можна виходячи з того, що одна установка розрахована приблизно на приміщення площею до 100 м2 . До установці Мікра 100 також можна під"єднати повітропровід для витяжки з ванної кімнати. Для цього установка може бути оснащена опціональним патрубком Ø 100 мм (входить в комплект поставки).
