Припливна установка Вентс МПА 2500 Е3 LCD

Опис установки Вентс МПА 2500 Е3 LCD

Вентс МПА 2500 Е3 LCD - модель вентиляційного обладнання, яка сприяє нагріванню, очищенняі транспортування повітря всередину приміщення. Конструкційні особливості апарату передбачають приєднання до прямокутного повітропроводу.

Для виготовлення корпусу установки використовується високоякісний алюміній. Шар мінеральної вати, розташований на внутрішній поверхні корпусу, забезпечує високі показники тепло - і шумоізоляції. Товщина вати становить 25 мм.

Функція фільтрації

Фільтр класу G4, яким комплектується обладнання, сприяє якісному очищенню повітря від пилу і забруднень.

Водяний нагрівач – модифікація «В»

Припливна установка Вентс МПА 2500 Е3 LCD модифікації «В» комплектується водяним нагрівачем, що забезпечує підігрів припливного повітря. Циркуляція гарячої води здійснюється всередині по трубках, в результаті чого тепло від води передається проходить через нагрівач повітряним потокам. Даний вид нагрівача може використовуватися за умови, що тиск в системі не буде перевищувати 1,0 МПа (10 бар), а температура води не більше 95 °С.

Електричний нагрівач – модифікація «Е»

Для нагріву повітряних мас у холодну пору року обладнання комплектується електрокалорифером.

Вентилятор в установці

Виробник передбачив використання в установці відцентрового вентилятора, що забезпечує двостороннє всмоктування. Лопатки вентилятора спрямовані назад. Динамічна синхронізація в двох областях електричного двигуна і колеса. Електродвигун оснащений кульковими підшипниками, які дають можливість експлуатувати установку до 40000 годин, при цьому, регулярне техобслуговування не потрібно.

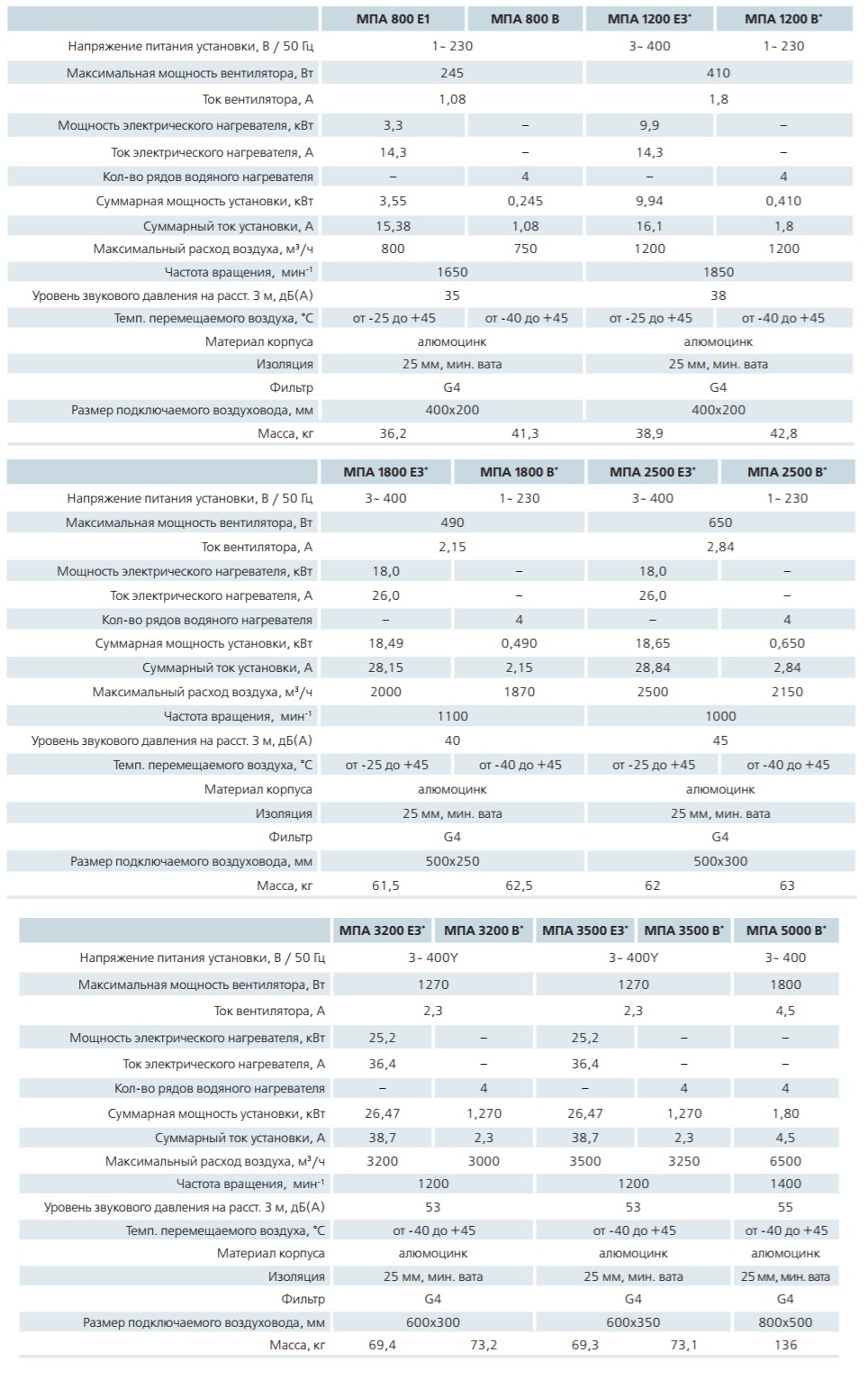

Технічні параметри Вентс МПА 2500 Е3 LCD

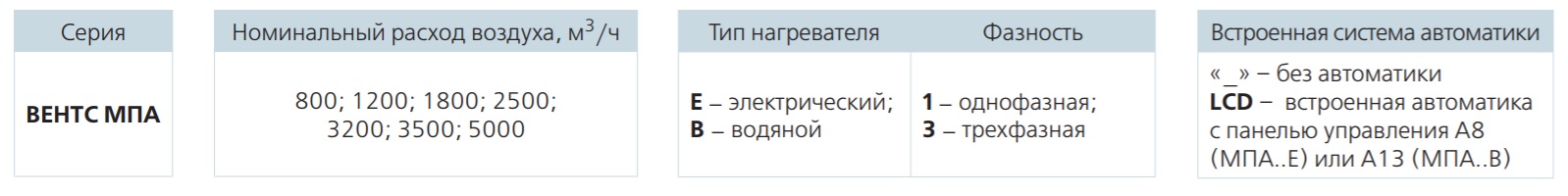

Умовні позначення Вентс МПА 2500 Е3 LCD

Габарити Вентс МПА 2500 Е3 LCD

Вентс МПА 2500 Е3 LCD - Регулювання

Можливе регулювання роботою припливної установки декількома способами. А саме:

• Встановлена автоматизована система дозволяє регулювати обладнання без участі користувача.
• Поєднуючи вбудоване управління і автоматичну систему. Такий спосіб дасть можливість самостійно задати параметри температури повітря, управляти потужністю роботи вентилятора, контролювати ступінь забруднення фільтрів. У моделі Вентс МПА 2500 Е3 LCD передбачена надійна система захисту від перегріву, зберігає працездатність Тенів калорифера і обладнання в цілому. Дротовий пульт забезпечує віддалене управління. Довжина проводу – 10 метрів (поставляється в комплекті з обладнанням).

Захист і управління

• Дистанційне включення і вимикання установки.
• Наявність пульта управління дає можливість регулювати і управляти температурою повітря в приміщенні.
• 3 швидкості роботи вентилятора.
• Активація та деактивація системи здійснюється за відпрацьованим потрібне алгоритмами.
• Контролювання ступеня забруднення фільтрів, завдяки наявності датчика перепаду внутрішнього тиску.
• Регулювання повітряною заслінкою, яка має сервопривід.
• Релейний вхід з зовнішнього датчика забезпечує високу швидкість вентилятора.
• Передбачена можливість підключення установки до пожежної сигналізації.

Щоб регулювати температуру повітря в установці, передбачена можливість підключення додаткового змішувального вузла УСВК. Це дасть можливість запобігти обмерзання установки, і дозволить задавати необхідні показники температури повітря.

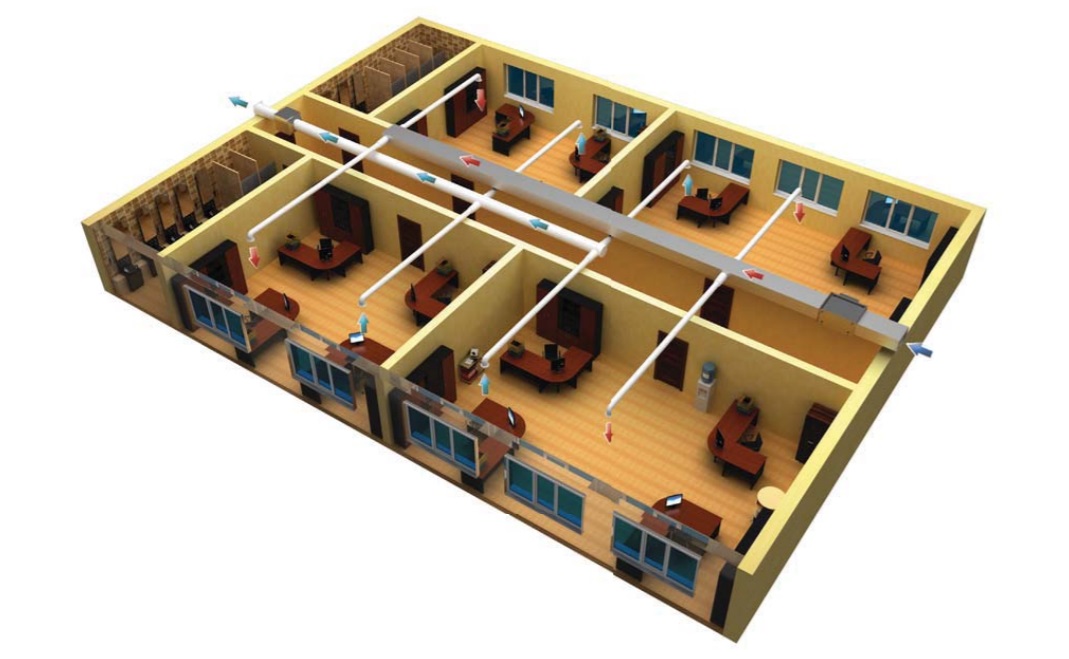

Приклад функціонування повітрообміну в офісному приміщенні

За навісними стелями в коридорі встановлюється обладнання МПА, вентилятор витяжки відповідає параметрам установки, а також вхідні і вихідні магістралі воздуховода. В кабінетах слід прокласти відгалуження і встановити розподіляють повітря пристрою. Повітря буде надходити з вулиці крізь ґрати, після чого фільтруватися в установці, нагріватися (при потребі) і надходить у кожен кабінет з розгалуженим каналах. Брудний повітря виводиться крізь ґрати завдяки вентилятора витяжки. У підсумку, в офісі проводиться постійна циркуляція повітря без протягів, попадання пилу і шуму з вулиці.
