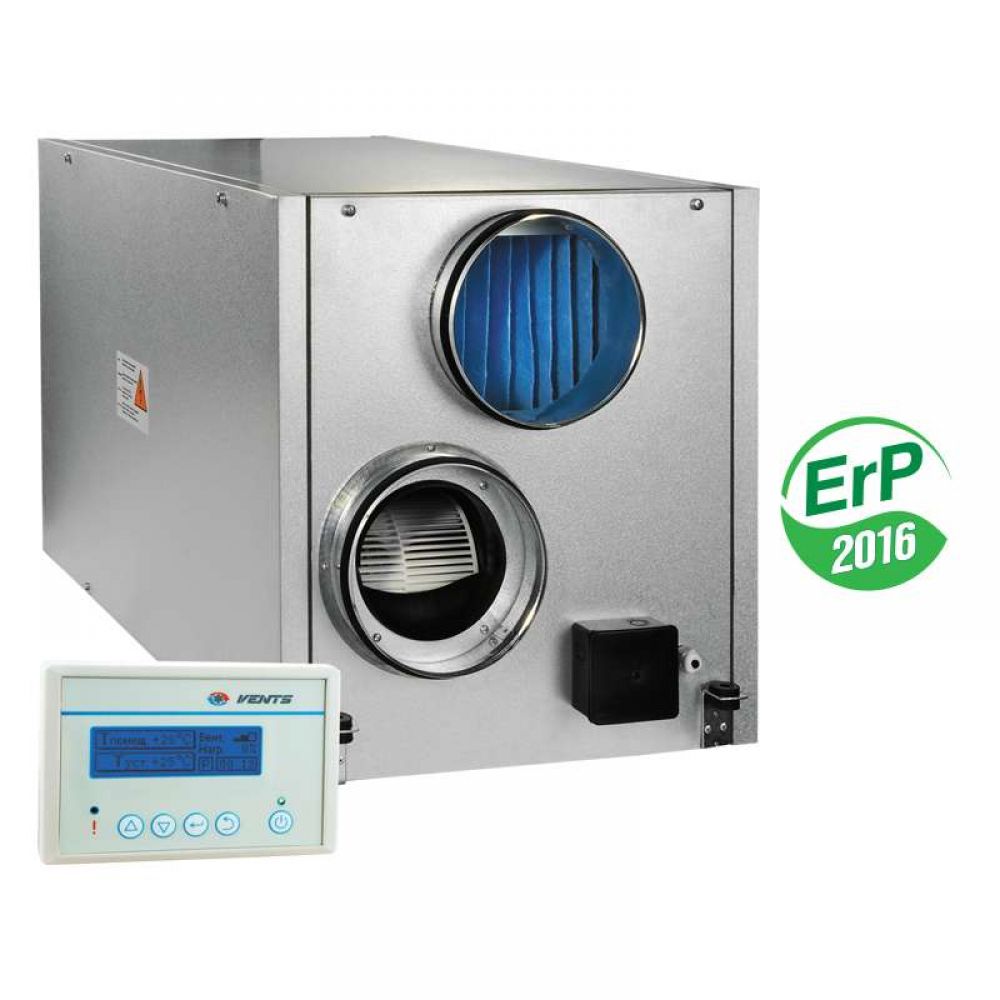

Припливно-витяжна установка з рекуперацією тепла Вентс ВУТ 1500 ЕГ

Опис Вентс ВУТ 1500 ЕГ

Корпус Вентс ВУТ 1500 ЕГ

Для виготовлення зовнішнього корпусу припливно-витяжного обладнання Вентс ВУТ 1500 ЕГ застосовується сплав алюмінію і оцинкованої сталі. Щоб забезпечити шумоізоляцію, а також збереження тепла в моноблочному агрегаті, виробник використовує спеціальну вату. Її товщина дорівнює 25 мм.

Фільтрація

Вбудовані в устаткування фільтри забезпечують надійне очищення повітря. Розташовуються фільтри з двох сторін від вентилятора (до і після). Для досягнення максимальних показників фільтрації вытягиваемого повітря, агрегат оснащений фільтром з G4 рівнем очищення. Для очищення надходять всередину приміщення повітряних потоків використовується фільтр F7.

Наявність двох відцентрових вентиляторів забезпечує якісний повітрообмін припливно-витяжною установкою Вентс ВУТ 1500 ЕГ. В них повітря підсмоктується з двох сторін. Лопаті вентилятора загнуті вперед. Завдяки спеціальному датчику, здійснюється захист від надмірного нагрівання двигуна. У разі перегріву, він відключає живлення обладнання. Функція автоматичного запуску спрацьовує після охолодження системи до певної температури. Двигун і відцентрове колесо динамічно збалансовані. Використання кулькових підшипників у двигуні вентилятора сприяє збільшенню експлуатаційних характеристик і терміну служби.

Підігрів повітря

Надходить з вулиці повітря спочатку проходить через фільтр, а потім через пластинчастий теплообмінник, виготовлений з алюмінію. За теплообмінником встановлений водяний (модифікація) або електричний (Модифікація Е) нагрівач. Якщо повітря недостатньо прогрівається в теплообміннику, нагрівач сприяє збільшенню його температури до певних показників. Нижче теплообмінника, або рекуператора, розташовується блок-піддон, який сприяє усуненню конденсату, що з"являється під час роботи обладнання.

Водяний нагрівач (Модифікація В) експлуатується при наступних умовах:

1,0 МПа (10 бар) – показник максимального робочого тиску.
95 °С – показник максимальної температури теплоносія.

Способи управління

Виробник моделі Вентс ВУТ 1500 ЕГ передбачив усе необхідне, щоб управління обладнанням було зручним і комфортним. Користувачі зможуть застосовувати багатофункціональний пульт управління, а також автоматичні системи. Виріб Вентс ВУТ 1500 ЕГ комплектується шнуром довжиною 10 метрів, що дозволить вивести даний ПУ в зручне місце. Важливий фактор, який забезпечує системі довгострокову експлуатацію, це – захист від обмерзання, що захищає пластинчастий рекуператор. Розморожування рекуператора відбувається наступним чином: при виникненні небезпечної температури всередині установки спрацьовує датчик, який забезпечує перекриття повітря до рекуператору. Повітряні маси рухаються по окремому каналу, розташованому біля рекуператора. Після того, як вбудований нагрівач прогріває рекуператор до потрібних показників температури, відкриття доступу відбувається системою автоматично.

Установка Вентс ВУТ 1500 ЕГ

Припливно-витяжна установка з рекуперацією тепла Вентс ВУТ 1500 ЕГ передбачає кілька способів установки – підлогова, настенний, стельовий. Головне умови монтажу – це визначення правильного положення системи з метою збору і відводу конденсату. Бічні панелі забезпечують вільний доступ до обладнання для сервісу.

Умовні позначення для припливно-витяжної установки серії ВУТ

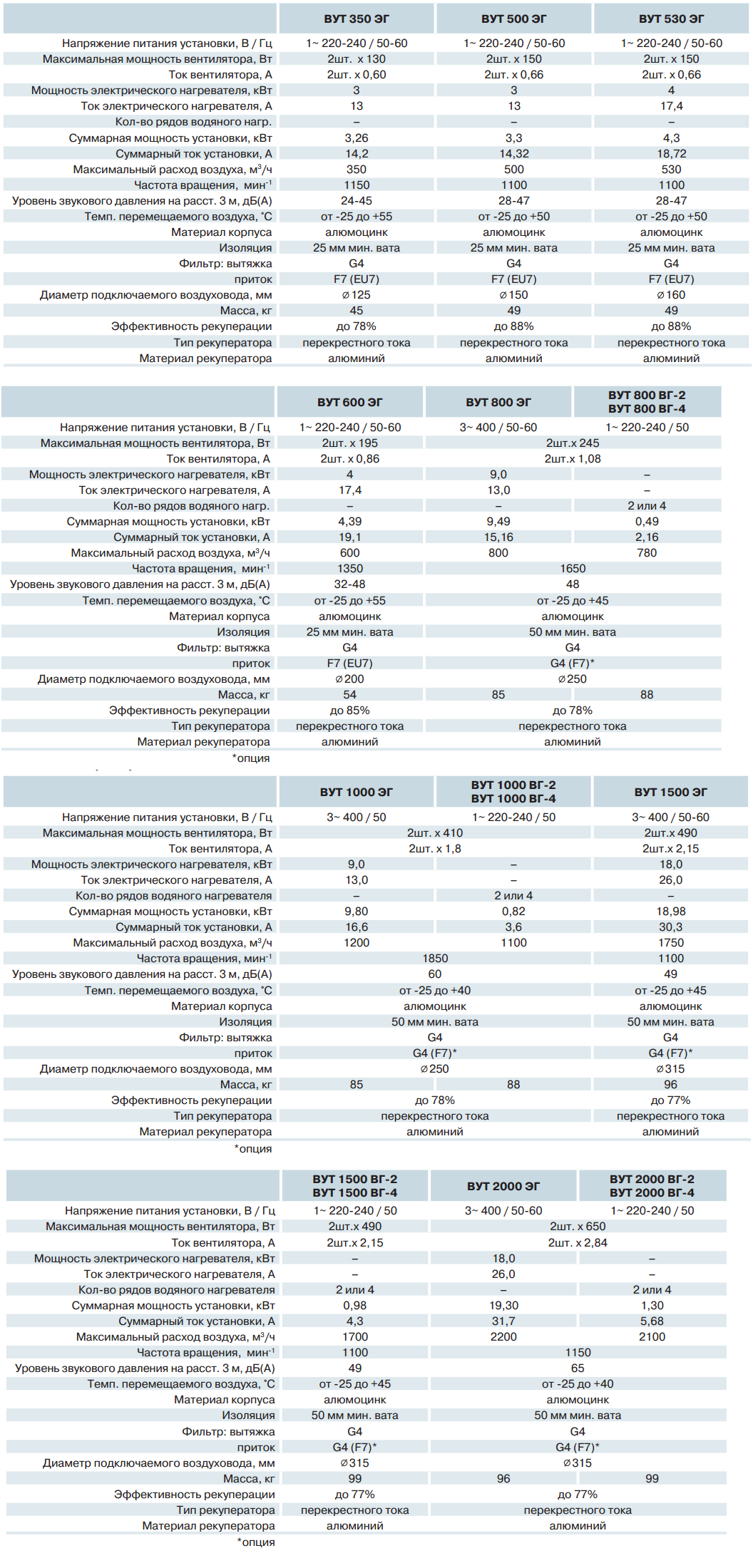

Параметри Вентс ВУТ

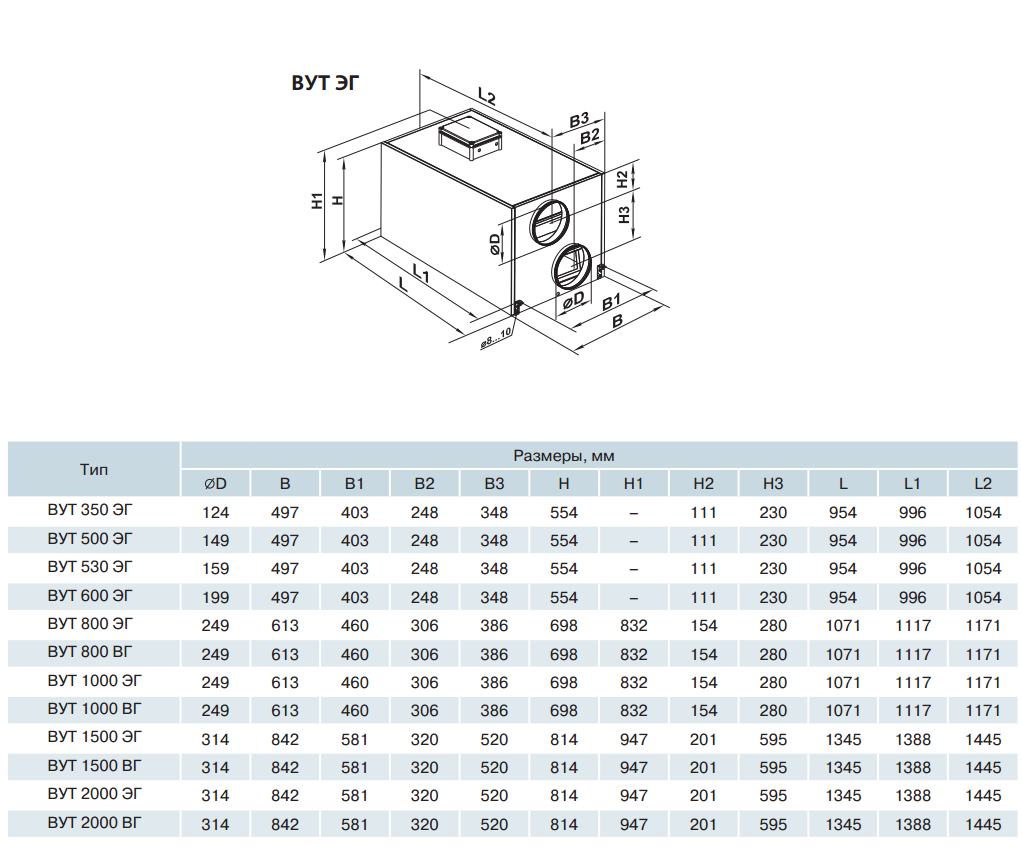

Габаритні розміри Вентс ВУТ

Функції управління та захисту

• Вмикати/вимикати, вибирати швидкість роботи вентилятора (3 режими), перемикати режими нагрівання та охолодження, перевіряти температурні показники усередині приміщення, можна за допомогою панелі.
• Також здійснюється контроль над дотриманням температурних показників припливного повітря. Циркуляційний насос і регулюючий вентиль змішувального вузла регулюються. Наявність входу від реле тиску теплоносія.
• Запуск і зупинка вентиляторів в безпечному режимі, можливість прогріти нагрівач перед роботою. У виключеному режимі контролюється температура зворотного теплоносія.
• Функція захисту нагрівача від замерзання. Передбачено наявність двох датчиків – контроль температурних показників повітря після нагрівача, а також датчик температури зворотного теплоносія.
• В залежності від температури в приміщенні, можна управляти компресорно-конденсаторним блоком (за умови додаткової установки канального повітроохолоджувача).
• Регулювання повітряних заслінок.
• Тижневий таймер.
• Можливість підключення обладнання до системи пожежної сигналізації і зупинка її у разі виникнення пожежі.
• Ступінь відкриття заслінки байпаса регулюється плавно.

Опції установок Вентс ВУТ ВГ

Опція "СФ"

Приналежності до припливно-витяжних установок серії ВУТ
