Приточно-вытяжная установка с рекуперацией тепла Вентс ВУТ 3000 ПЭ ЕС

Вентс ВУТ 3000 ПЭ ЕС - описание

Вентиляционная установка Вентс ВУТ 3000 ПЭ ЕС с рекуперацией тепла – оборудование, которое применяется с целью создания приточно-вытяжной вентиляции в помещении. Агрегат способствует очистке и подогреву воздуха, поступающего внутрь помещения. Среди основных преимуществ данной модели можно выделить ее различные габариты для разных моделей. Это позволит установить оборудование за подвесным потолком, или выбрав другое техническое место, сохранив при этом интерьер. Подходит для установки в квартире, частном доме, коттедже, офисе, и других помещений.

С помощью Вентс ВУТ 3000 ПЭ ЕС создается энергоэффективная, автоматизированная система вентиляции и кондиционирования. Использование в данном оборудовании ЕС-двигателя дает возможность снизить потребление электроэнергии примерно в 1,5-3 раза. Несмотря на низкие показатели потребления энергии, производительность остается на высоком уровне.

Материал корпуса

Приточно-вытяжная установка Вентс ВУТ 3000 ПЭ ЕС помещена в корпус, изготовленный из алюминия и цинка. Чтобы обеспечить максимальную теплоотдачу, а также сниженный уровень шума во время работы агрегата, производитель использует минеральную вату в качестве термо- и звукоизолирующего материала. Толщина ваты – 20 мм.

Фильтрация

Для очистки приточного и вытяжного воздуха в оборудовании предусмотрено наличие двух фильтров, работающих по стандарту G4.

Энергоэффективный ЕС-мотор

Использование высокотехнологических ЕС-двигателей, имеющих наружный ротор и загнутые назад лопасти, обеспечивается вытяжка и нагнетание воздуха. Данная модель двигателя в установке Вентс ВУТ 3000 ПЭ ЕС может быть подключена к разным системам автоматизации, и отличается высоким КПД (90%).

Рекуператор тепла

Рекуператор прогревается от температуры вытяжного воздуха, и отдает тепло приточным воздушным массам. Использование канального противоточного рекуператора, изготовленного из алюминия, способствует максимизации эффекта передачи тепла в оборудовании Вентс ВУТ 3000 ПЭ ЕС. Конденсат, который образуется во время работы агрегата, отводится в специальный поддон.

Дополнительный прогрев воздуха

В данных установках возможна комплектация как электрическим, так и водяным нагревателем воздуха.

• Модификация Э - электрический нагреватель;
• Модификация В - водяной нагреватель.

Благодаря водяному (жидкостному, гликолевому) нагревателю, пользователи смогут самостоятельно установить температурные параметры поступаемых воздушных масс. Он обеспечивает нагревание воздуха, выходящего из рекуператора. В результате этого, в помещение поступает очищенный воздух той температуры, которая комфортна для пользователей. Оборудование сохраняет работоспособности при давлении 1,0 МПа (10 бар), а также, если максимальная температура теплоносителя 95 градусов по Цельсию.

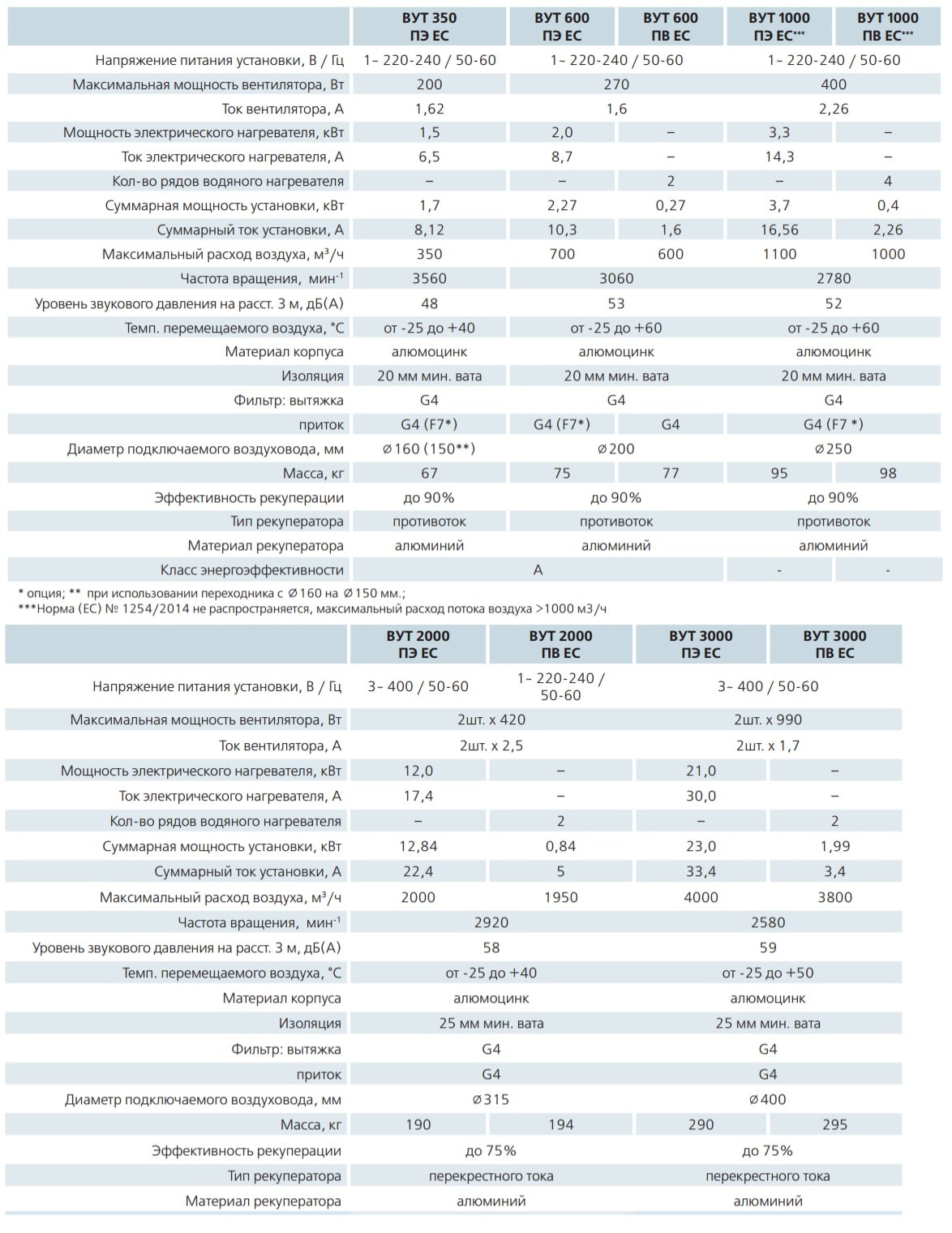

Технические характеристики Вентс ВУТ 3000 ПЭ ЕС

Условные обозначения для подбора

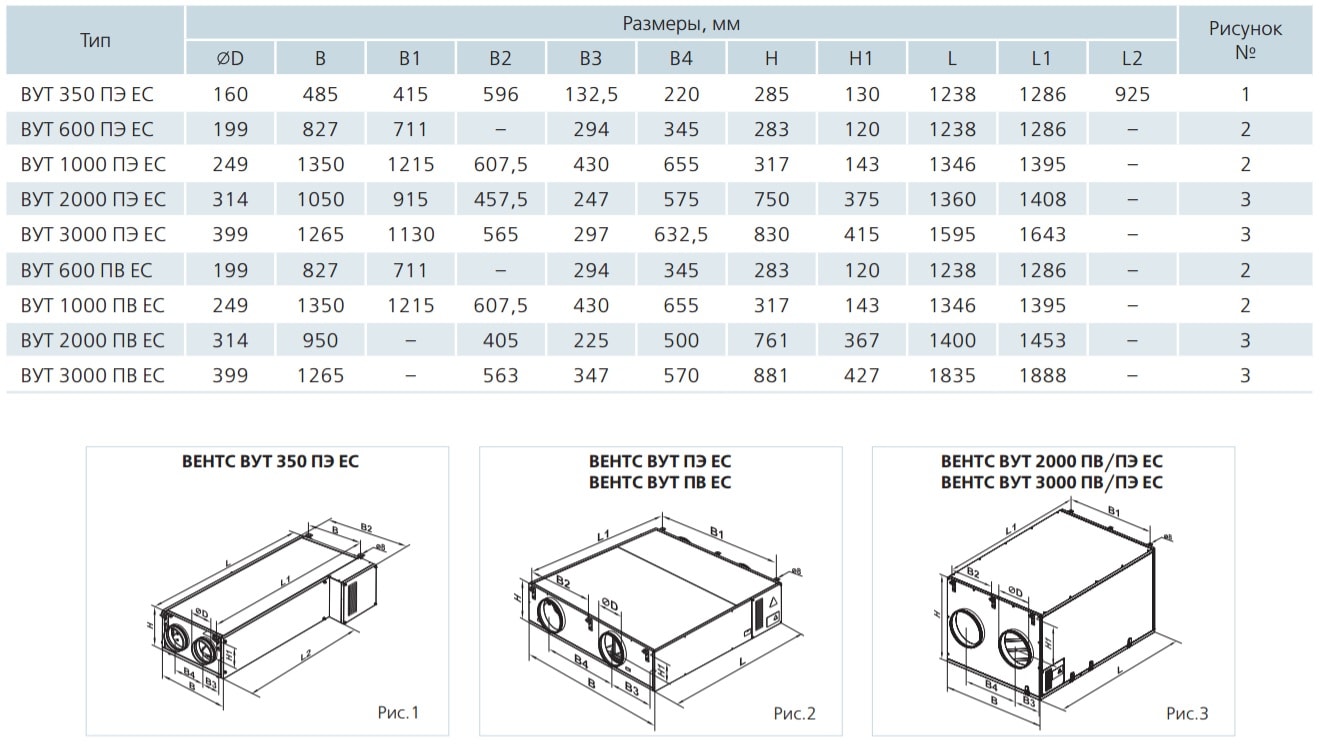

Габаритные размеры Вентс ВУТ 3000 ПЭ ЕС

Автоматика системы Вентс ВУТ 3000 ПЭ ЕС

Чтобы обеспечить комфортное, удобное и точное управление приточно-вытяжной установкой Вентс ВУТ 3000 ПЭ ЕС, оборудование комплектуется такими элементами: пульты ПУ СЕНС 01 или ПУ ЖК 01, которые между собой взаимозаменяемы.

Стандартная комплектация агрегата предусматривает наличие провода длиной 10 метров, который позволяет соединить установку с пультом. Предотвратить обмерзание рекуператора в холодное время года позволяет наличие активной защиты от обмерзания, в которой применяется байпас и нагреватель. Принцип ее работы следующий: заслонки байпаса открываются по датчикам температуры, происходит прохождение приточного воздуха мимо рекуператора (создан обводной канал). Пока происходит размораживание, приточные воздушные массы прогреваются в нагревателе до определенной температуры. Одновременно происходит прогрев рекуператора теплом вытяжного воздуха. Когда рекуператор оттаивает, происходит закрытие обводного канала заслонкой, и оборудование переходит в обычный режим работы.

Функции Вентс ВУТ 3000 ПЭ ЕС

Управление всеми функциями, настройка параметров работы, осуществляется при помощи панели:

• Запуск/остановка, определение температуры воздуха в помещении, переключение скорости вентилятора (3 позиции), открытие и закрытие байпаса (летний режим), работает по таймеру/недельному графику.
• Предусмотрена возможность отдельной регулировки приточного и вытяжного вентиляторов (диапазон 0-100% для каждой скорости), во время наладки системы.
• С помощью датчиков, расположенных на панели управления, можно поддерживать в помещении заданную температуру.
• Мощность обогрева регулируется плавно.
• Безопасное включение и выключение вентиляторов.
• ТЭНы калорифера надежно защищены от перегрева, благодаря датчикам температуры, которые содержит вентиляционный канал, и от термоконтактов (один термоконтакт имеет автоматический перезапуск на 60 °С, второй предусматривает ручной перезапуск и температуру 90°С).
• В завершении цикла нагрева ТЭНы продуваются.
• Регулирование положения внешних воздушных заслонок.
• Возможность поддерживать в помещении, а также в приточном канале, заданную температуру воздуха.
• Датчик влажности HV1 (может быть встроенным в панель управления или приобретаться отдельно).
• Счетчик моточасов способствует контролю засорения фильтров.
• При срабатывании пожарной сигнализации система останавливается.
• Предусмотрена возможность подключить ККБ.

Установка Вентс ВУТ 3000 ПЭ ЕС

Монтаж данной вентиляционной установки Вентс ВУТ 3000 ПЭ ЕС стоит выполнять внутри помещения, с использованием специальных крепежных кронштейнов. Важно, чтобы к оборудованию был свободный и удобный доступ, для проведения сервиса и очистки в процессе эксплуатации.
