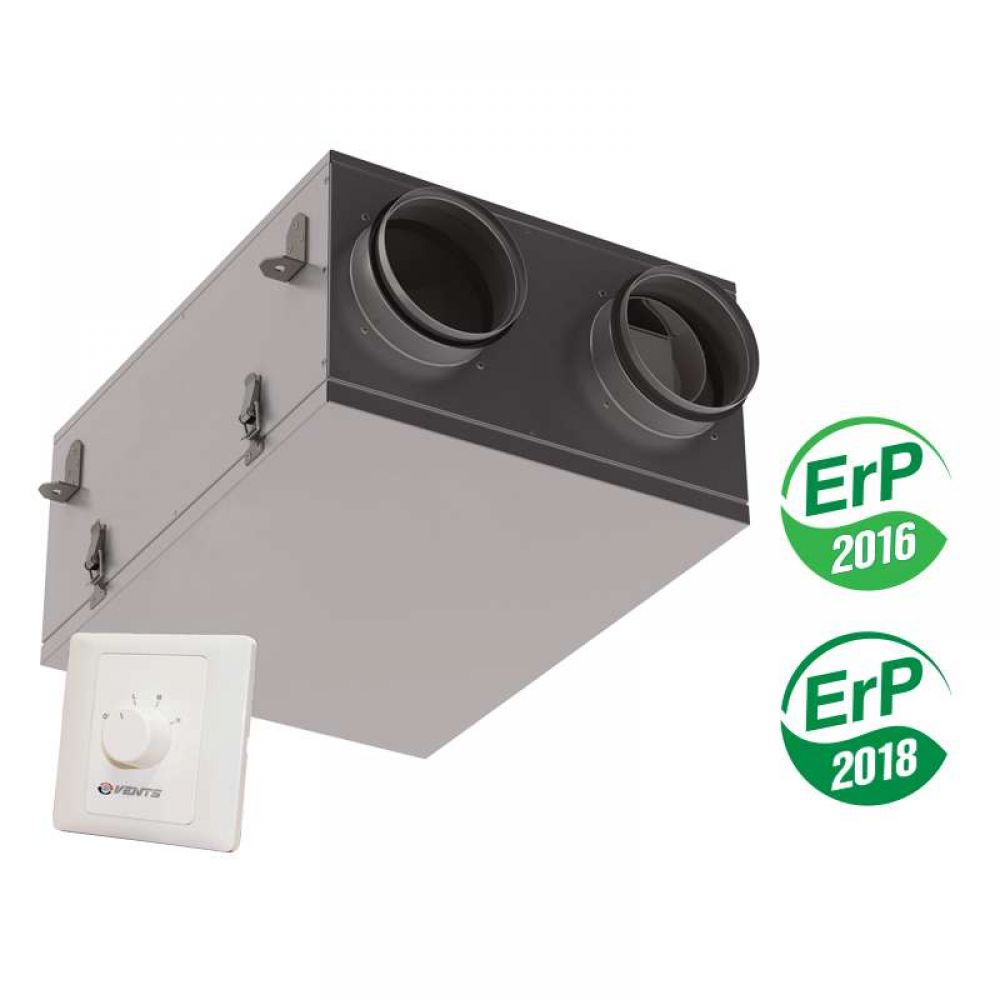

Приточно-вытяжная установка с рекуперацией тепла ВЕНТС ВУТ 100 П мини

Описание Вентс ВУТ 100 П мини

Вентс ВУТ 100 П мини - вентиляционная установка, обеспечивающая приток и вытяжку воздуха в помещении любого типа. Данная модель выполнена в компактном размере, но при этом, сохраняет высокие эксплуатационные качества и функциональность, способствуя созданию качественного и комфортного микроклимата в помещении (или в нескольких помещениях). Конструкция оборудования предусматривает наличие встроенного теплообменника перекрестного типа. Такая особенность способствует экономию на отоплении зимой и на охлаждении летом.

Кроме функции рекуперации, вентиляционная установка Вентс ВУТ 100 П мини осуществляет очистку воздуха от влаги, пыли и загрязнений. Это происходит благодаря наличию двух фильтров, соответствующих стандарту очистки G4. Доступно присоединение к воздуховоду, имеющему круглое сечение размером 125 мм.

Особенности конструкции

Благодаря небольшим габаритам приточно-вытяжного устройства, Вентс ВУТ 100 П мини может быть установлена за подвесным потолком. Данная модель работает тихо, и не доставляет пользователям дискомфорт. Сниженный уровень шума во время работы достигается благодаря качественной изоляции корпуса. В качестве изолирующего материала используется пенофол 15 мм. Помимо звукоизоляции, такая обшивка корпуса способствует сохранению тепла внутри оборудования, а значит, КПД рекуперации будет на порядок выше.

Алюмоцинковый корпус надежно защищен от коррозии. Благодаря специальной откидной крышке обеспечивается свободный и удобный доступ к оборудованию, что очень важно для проведения сервисных работ и очистки/замены фильтров. Установка комплектуется двумя обратными клапанами, которые предотвращают проникновение загрязненного воздуха из вентиляционного канала внутрь помещения. Первый клапан используется в приточном патрубке, второй – в вытяжном.

Крепежные уголки, обеспечивающие надежную и прочную установку оборудования, вмонтированы на корпус. Конструкция Вентс ВУТ 100 П мини предусматривает наличие двух центробежных вентиляторов.

Функциональность оборудования обеспечивается благодаря двум вентиляторам, оснащенным центробежным колесом, а также лопатками, загнутыми вперед. Для улучшения эксплуатационных показателей и характеристик на двигателях используются шароподшипники. Это обеспечивает до 40000 часов работы в непрерывном режиме.

Рекуператор Вентс ВУТ 100 П мини

Установка Вентс ВУТ 100 П мини оснащена высокоэффективным рекуператором перекрестного тока, выполненным из пластика (модификация ВУТ 100 П мини) или из полимеризированной целлюлозы (модификация ВУЭ 100 П мини).

Наличие поддона под блоком с рекуператором способствует отводу конденсата и влаги. Благодаря специальному термостату, оборудование может безопасно эксплуатироваться в зимнее время года, без риска обмерзания.

Схема работы рекуператора следующая: тепло вытяжного воздуха передается теплообменнику. Далее следует включение другого центробежного вентилятора, который обеспечивает перемещение воздушных масс через рекуператор, что приводит к прогреву воздуха.

Автоматическое регулирование установкой Вентс ВУТ 100 П мини

Комплектация приточно-вытяжного оборудования включает наличие трех позиционного переключателя скоростей. Благодаря нему осуществляется регулирование скорости работы вентиляторов, происходит изменение расхода воздуха, а также уменьшение уровня шума. Переключатель может быть установлен в любом удобном месте, на выбор пользователя.

Схема работы Вентс ВУТ 100 П мини

При использовании первой скорости вентилятора воздух расходуется в количестве 57 м3/ч, уровень шума достигает 24 дБ(А).

1. На второй скорости – 78 м3/час и 32 дБ(А).
2. На третьей скорости 106 м3/час и 41 дБ(А).

Технические характеристики Вентс ВУТ 100 П мини

Габаритные размеры и аэродинамика Вентс ВУТ 100 П мини

Пример установки Вентс ВУТ 100 П мини
