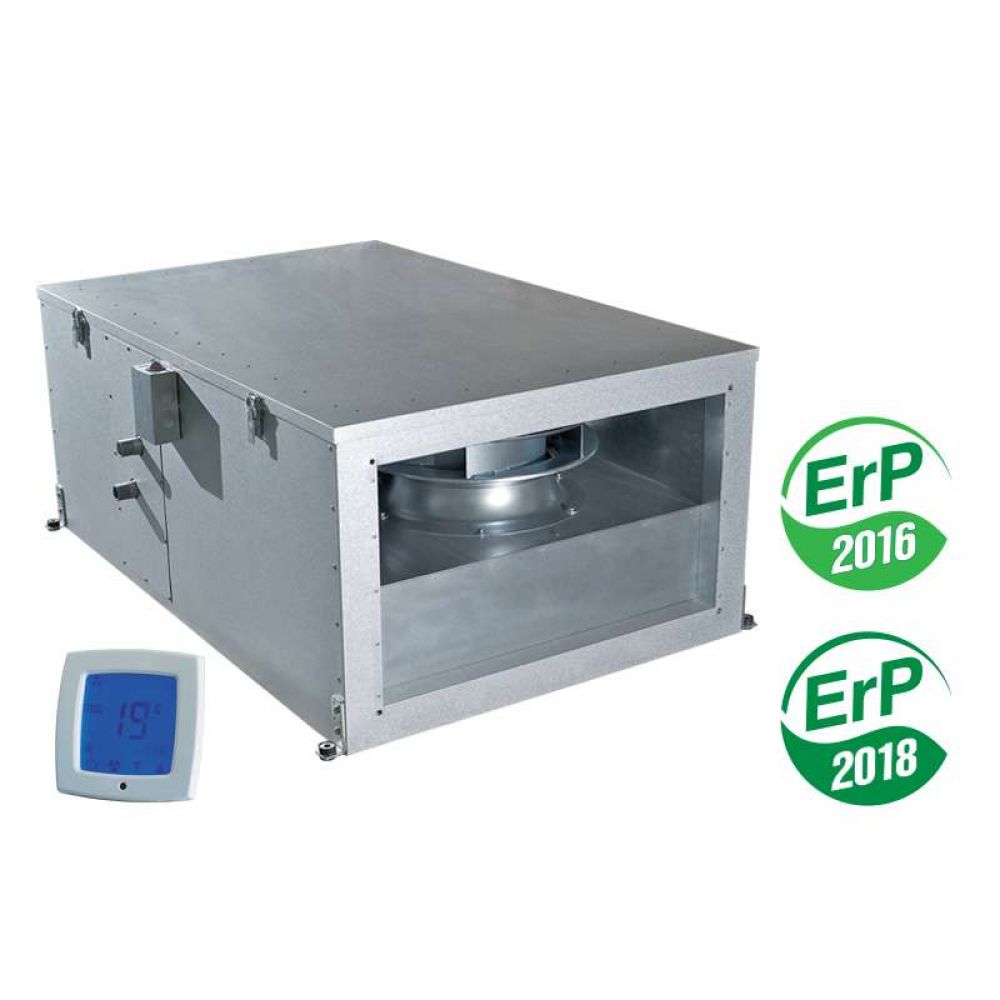

Припливна установка Вентс ПА 02 В4 LCD з водяним нагрівачем

Опис Вентс ПА 02 В4 LCD з водяним нагрівачем

Вентс ПА 02 В4 LCD з водяним нагрівачем - припливна установка, яка забезпечить якісну очистку повітря в приміщенні та його нагрів. Обладнання повністю готове до експлуатації.

Корпус обладнання

Для виготовлення установки використовується високоякісна сталь з покриттям із алюмінію і цинку. Мінеральна вата на внутрішній частині корпуса служить тепло - і звукоізоляцією. Ізоляційний шар має товщину 50 мм.

Фільтрація в обладнанні Вентс ПА 02 В4 LCD з водяним нагрівачем

Встановлені в пристрої фільтри класу G4 забезпечують високоякісну очистку повітря.

Водяний нагрівач. Модифікація «В».

Установка Вентс ПА 02 В4 LCD з водяним нагрівачем в модифікації «В» має водяний нагрівач, завдяки якому відбувається нагрівання припливного повітря. Така модель підійде для експлуатації в системі, в якій максимальний тиск не перевищує 10 бар або 1,0 МПа, а також при температурі носія 95 °С. Комплектація установки пропонує на вибір 2-х, 3-х або 4-х рядні трубки.

Електронагрівач. Модифікація «Е».

Дана установка Вентс ПА 02 В4 LCD з водяним нагрівачем оснащена електронагрівачем.

Вентилятор

Система оснащена радіальним вентилятором без корпусу, з використанням приводу від електродвигуна. Сам двигун має зовнішній ротор, з спрямованими назад лопатками. Використання такого вентилятора сприяє забезпеченню роботи обладнання за всіма параметрами – збільшений витрата повітря, високий показник звукоізоляції, високий ККД.

Параметри Вентс ПА 02 В4 LCD з водяним нагрівачем

Умовні позначення

Монтаж

Вентс ПА 02 В4 LCD з водяним нагрівачем - Регулювання

Можливе регулювання роботою припливної установки декількома способами. А саме:

• Встановлена автоматизована система дозволяє регулювати обладнання без участі користувача.
• Поєднуючи вбудоване управління і автоматичну систему. Такий спосіб дасть можливість самостійно задати параметри температури повітря, управляти потужністю роботи вентилятора, контролювати ступінь забруднення фільтрів. У моделі Вентс ПА 02 В4 LCD з водяним нагрівачем передбачена надійна система захисту від перегріву, зберігає працездатність Тенів калорифера і обладнання в цілому. Дротовий пульт забезпечує віддалене управління. Довжина проводу – 10 метрів (поставляється в комплекті з обладнанням).

Захист і управління

• Дистанційне включення і вимикання установки.
• Наявність пульта управління дає можливість регулювати і управляти температурою повітря в приміщенні.
• 3 швидкості роботи вентилятора.
• Активація та деактивація системи здійснюється за відпрацьованим потрібне алгоритмами.
• Контролювання ступеня забруднення фільтрів, завдяки наявності датчика перепаду внутрішнього тиску.
• Регулювання повітряною заслінкою, яка має сервопривід.
• Релейний вхід з зовнішнього датчика забезпечує високу швидкість вентилятора.
• Передбачена можливість підключення установки до пожежної сигналізації.

Щоб регулювати температуру повітря в установці, передбачена можливість підключення додаткового змішувального вузла УСВК. Це дасть можливість запобігти обмерзання установки, і дозволить задавати необхідні показники температури повітря.

Габаритні розміри Вентс ПА 02 В4 LCD з водяним нагрівачем
