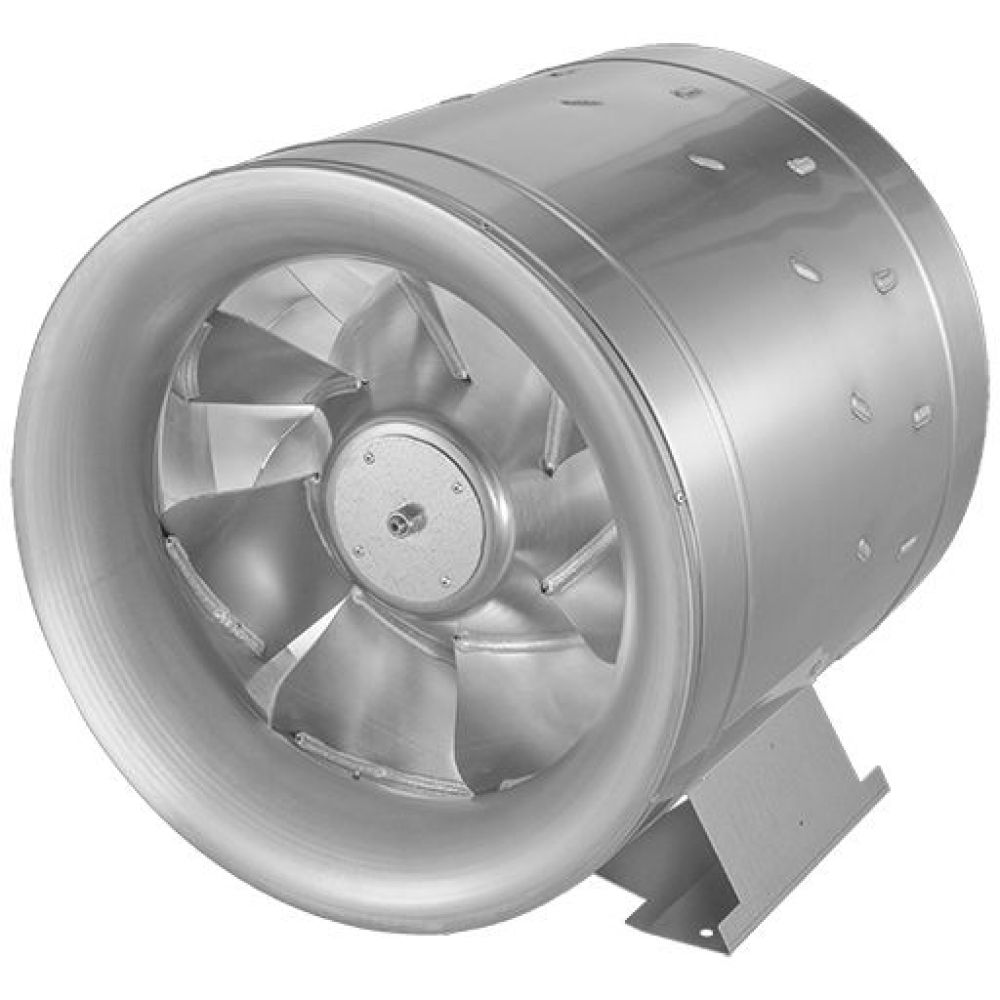

Канальний вентилятор Ruck EL 500 D4 01

Опис Канальний вентилятор Ruck EL 500 D4 01

Дана модель вентилятора діагонального типу має корпус, для виготовлення якого використовують оцинкований сталевий лист. Вироби з діаметром до 200 роблять з пластику, а з діаметром до 400 включно випускають повністю з алюмінію.

Вентилятор має унікальну конструкцію, пристосовану до розміру ротора. Це дозволяє втягувати повітряний потік точно на конус, виключаючи турбулентність, яка зазвичай виникає між лопатями і корпусом.

Робоче колесо має лопатки, зігнуті у трьох площинах форми, що робить його обтічним і направляє потік по спрямляющему апарату. Зниження аеродинамічного опору досягається рівномірним і ефективним тиском на лопатки. Така конструкція забезпечує односпрямований потік повітря у всіх точках. Незважаючи на компактність пристрою, його продуктивність і ефективність залишаються високими.

Враховуючи, що у виробі поєднуються різні види контролю повітряного потоку, модель відрізняється збільшеною на 50% ефективністю, в порівнянні зі звичайними вентиляторами, у яких радіальні робочі колеса.

Конструкція двигуна Канальний вентилятор Ruck EL 500 D4 01

Пристрій комплектується однофазним асинхронним електродвигуном 230 В, 50 Гц, а також може поставлятися з трифазним 3 х 230 В і 3 х 400 В, 50 Гц. Двигуни оснащені вбудованою теплової захистом (ручне скидання). Деякі пристрої містять вбудовані датчики температури обмотки, з підключеними до зовнішнього реле клемами.

В однофазних двигунах передбачено регулювання частоти обертання в межах 80-230 В, для цього використовуються трансформаторні регулятори. Харчування і регулювання трифазних двигунів здійснюється завдяки перетворювача частоти.
