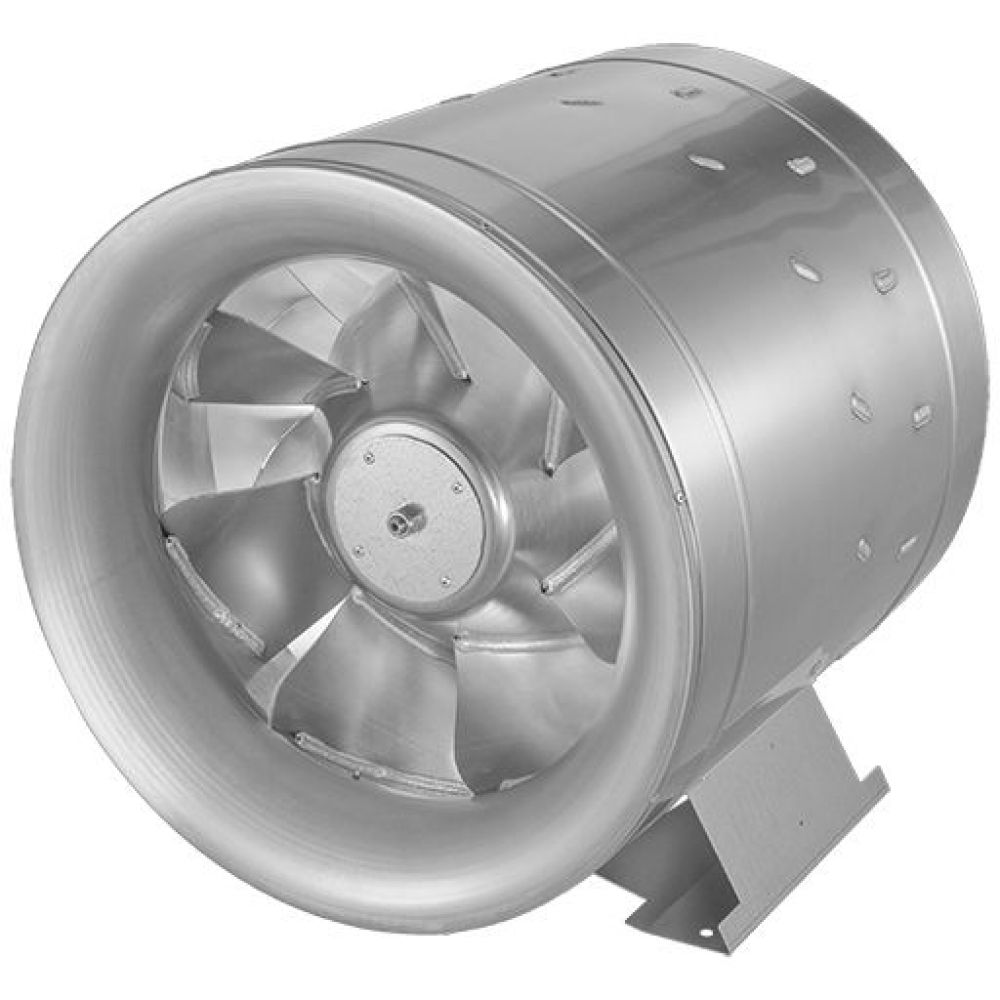

Канальный вентилятор Ruck EL 630 D4 03

Описание Канальный вентилятор Ruck EL 630 D4 03

Данная модель вентилятора диагонального типа имеет корпус, для изготовления которого используют оцинкованный стальной лист. Изделия с диаметром до 200 производят из пластика, а с диаметром до 400 включительно выпускают полностью из алюминия.

Вентилятор имеет уникальную конструкцию, адаптированную к размеру ротора. Это позволяет втягивать воздушный поток точно на конус, исключая турбулентность, которая обычно возникает между лопастями и корпусом.

Рабочее колесо имеет лопатки изогнутые в трех плоскостях формы, что делает его обтекаемым и направляет поток по спрямляющему аппарату. Понижение аэродинамического сопротивления достигается равномерным и эффективным давлением на лопатки. Такая конструкция обеспечивает однонаправленный поток воздуха во всех точках. Несмотря на компактность устройства, его производительность и эффективность остаются высокими.

Учитывая, что в изделии сочетаются различные виды контроля воздушного потока, модель отличается увеличенной на 50% эффективностью, в сравнении с обычными вентиляторами, у которых радиальные рабочие колеса.

Конструкция двигателя Канальный вентилятор Ruck EL 630 D4 03

Устройство комплектуется однофазным асинхронным электродвигателем 230 В, 50 Гц, а также может поставляться с трехфазным 3 х 230 В и 3 х 400 В, 50 Гц. Двигатели оснащены встроенной тепловой защитой (ручной сброс). Некоторые устройства содержат встроенные датчики температуры обмотки, с подключенными к внешнему реле клеммами.

В однофазных двигателях предусмотрено регулирование частоты вращения в пределах 80-230 В, для этого используются трансформаторные регуляторы. Питание и регулирование трехфазных двигателей осуществляется благодаря преобразователю частоты.
