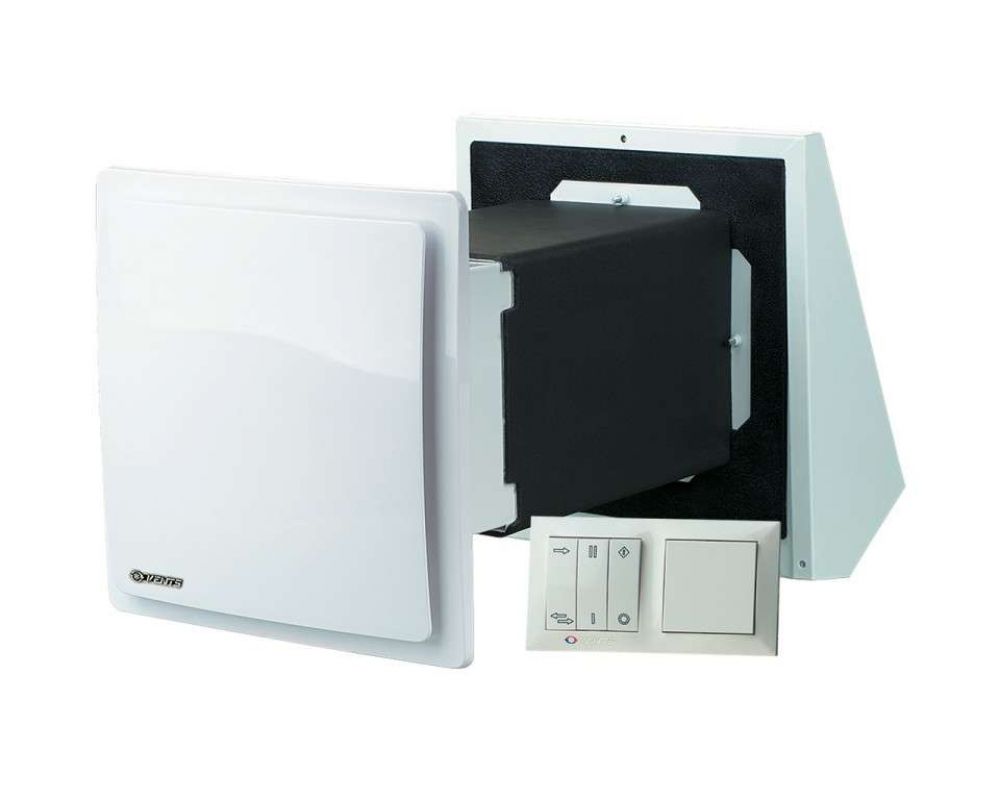

Проветриватель Вентс ТвинФреш СА-60

Описание Вентс ТвинФреш СА-60

Рынок вентиляции полнился инновационным продуктом – децентрализованным проветривателем серии Вентс ТвинФреш СА-60. Благодаря данному оборудованию, легко создается эффективная система энергосберегающей вентиляции внутри помещения.

Чтобы монтировать данную модель проветривателя, нет необходимости создания многоуровневой системы воздуховода во всей постройке, поскольку, чтобы установить это оборудование, необходимо предусмотреть лишь наличие сквозного отверстия в стене. Благодаря широкому изобилию модификаций проветривателя, каждый желающий сможет подобрать необходимый вариант вентиляционного оборудования и создать автономную систему в любом помещении.

Наличие настенных выключателей в моделях серии Стандарт позволяет сделать пользование проветривателями удобным. Модели серии Комфо комплектуются дистанционным пультом управления.

Организовать децентрализованную энергосберегающую вентиляцию в отдельных комнатах различных помещений можно с помощью простого и эффективного решения – проветривателя Вентс ТвинФреш СА-60 серии Стандарт.

Особенности проветривателя Вентс ТвинФреш СА-60 Стандарт

Среди главных преимуществ данного вентиляционного устройства можно выделить следующее:

• Обеспечивает эффективную, функциональную вентиляцию в отдельном помещении.
• Оснащен высокотехнологичным керамическим аккумулятором энергии, эффективность регенерации которого достигает 91%.
• Низкое энергопотребление, а также безопасное напряжение питания 12 В.
• Оборудование оснащено интегрированной автоматикой.
• Отличается бесшумной работой (22-29 дБА).
• Процесс монтажа – простой и легкий, не требует сложных вмешательств в инженерные системы и дополнительного оборудования.
• Проветриватель качественно очищает воздух, благодаря фильтрам с G3 степенью очистки.
• Предусмотрена возможность длительной непрерывной работы.
• В то время, когда оборудование находится во включенном режиме, конденсат не образуется.

Серия Стандарт включает две модели оборудования – с телескопическими каналами квадратной и круглой формы. Это позволяет удобно монтировать проветриватель в строящихся домах, в помещениях во время реконструкции, а также в готовых помещениях.

Производитель предусмотрел наличие интегрированной системе автоматики, что дает возможность оборудованию работать в четырех режимах. Управляется установка путем использования панели управления, которая может быть подключена одновременно любым числом оборудования. С помощью панели множество устройств может быть объединено в единую систему вентиляции, которая управляется централизовано.

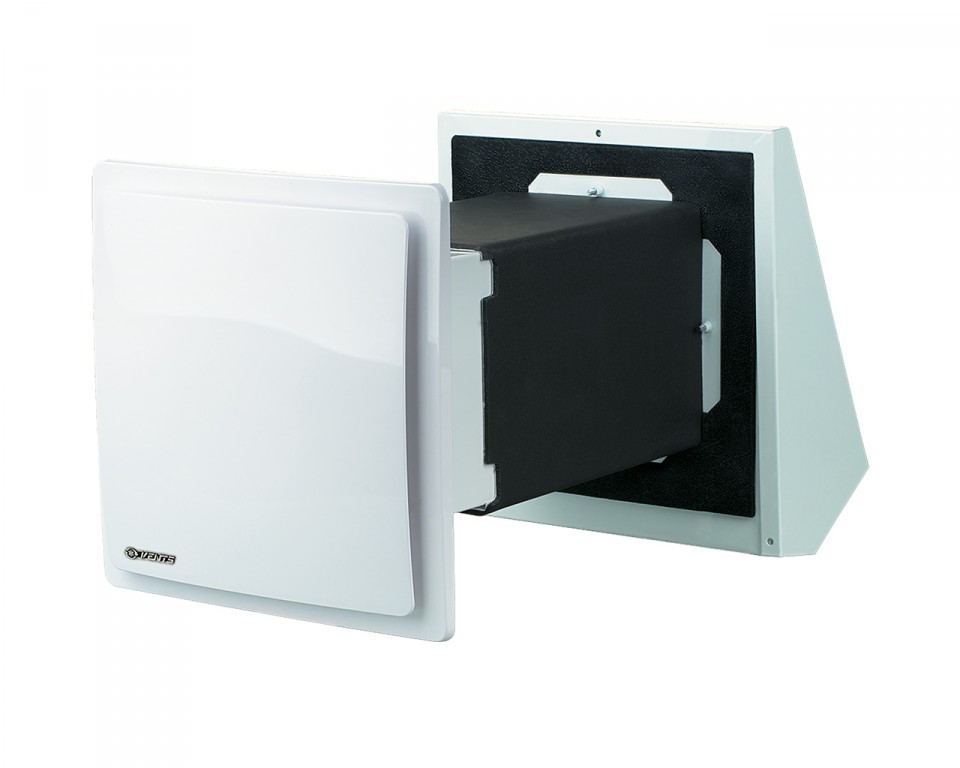

ТвинФреш С с квадратным каналом 164х164 мм	ТвинФреш Р с круглым каналом Ø 150 мм

Конструкция проветривателей ТвинФреш

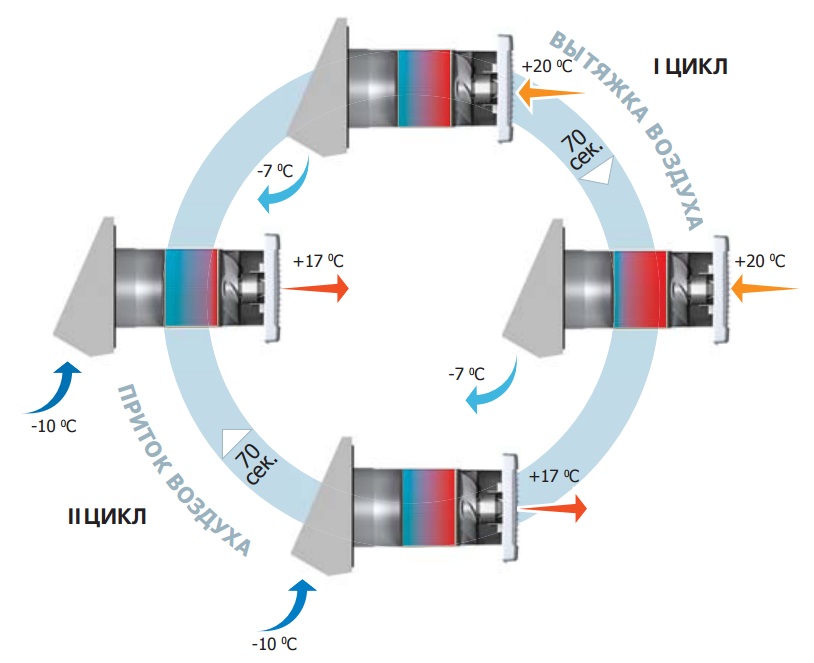

Как работает проветриватель Вентс ТвинФреш СА-60?

Предусмотрено два режима работы проветривателя, что позволяет пользователям выбрать наиболее подходящий: реверсивный, в котором регенерируется тепло и влага, а также режим вытяжки/притока воздуха.

1 цикл. Происходит вытяжка загрязненного воздуха из помещений. Далее поток воздуха нагревается (отдача тепла до 91%) и увлажняется в керамическом аккумуляторе энергии, через который он проходит. После того, как температура керамического нагревателя достигает определенного уровня, автоматически происходит переключение проветривателя в режим обеспечивающий приток воздуха.

2 цикл. Благодаря керамическому аккумулятору, поступающий с улицы свежий холодный воздух становится увлажнены и подогретым до комнатной температуры. После остывания аккумулятора тепла оборудование автоматически включается в режиме вытяжки. Интервал между переключением режимов приток/вытяжка составляет 70 секунд.

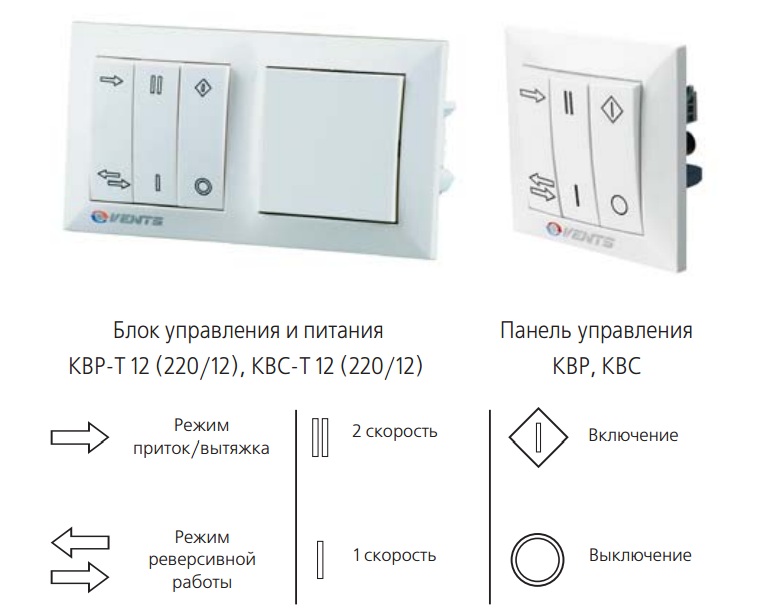

Управление и режимы работы ТвинФреш «Стандарт»

Управление режимами работы осуществляется с помощью 3-х клавишной панели управления. Система автоматики позволяет проветривателю работать в 4-х режимах:

1. Режим проветривания (вытяжка или приток) на первой скорости.
2. Режим проветривания (вытяжка или приток) на второй скорости.
3. Режим реверсивной работы (регенерации) на первой скорости.
4. Режим реверсивной работы (регенерации) на второй скорости.

В комплект поставки моделей ТвинФреш СА и РА входит панель управления и трансформатор 12 Вт c возможностью подсоединения до 3х устройств ТвинФреш С или Р дополнительно.

Панель управления (КВС для ТвинФреш С и КВР для ТвинФреш Р) для управления неограниченным количеством установок можно приобрести отдельно.

Дополнительно, необходимо приобрести трансформатор мощностью 12 Вт для 4-х устройств (ТРФ 220/12-12) или мощностью 40 Вт для 11-ти устройств (ТРФ 220/12-40).

Технические характеристики Вентс Твинфреш Стандарт

Габаритные размеры Вентс Твинфреш Стандарт

Артикул	Серия ТвинФреш	Комплектация

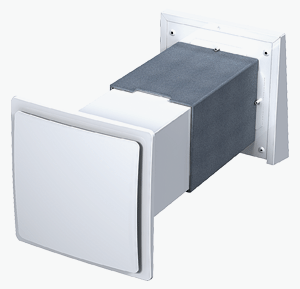

ТвинФреш С-60		1. Квадратный телескопический канал длиной 255-475 мм.  2. Наружный колпак из алюминия, окрашенный белой полимерной краской.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Два фильтра со степенью очистки G3.  6. Реверсивный осевой ЕС вентилятор.  7. Интегрированная автоматика с 4-мя режимами работы.  Для управления данным проветривателем необходимо отдельно  приобрести блок управления КВС и трансформатор серии ТРФ для подключения соответствующего напряжения питания.

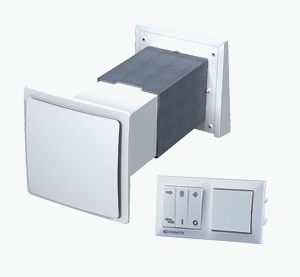

ТвинФреш СА-60		1. Квадратный телескопический канал длиной 255-475 мм.  2. Наружный колпак из алюминия, окрашенный белой полимерной краской.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Два фильтра со степенью очистки G3.  6. Реверсивный осевой ЕС вентилятор.  7. Интегрированная автоматика с 4-мя режимами работы.  8. Блок управления с трансформатором для подключения к сети 220 В/50 Гц.

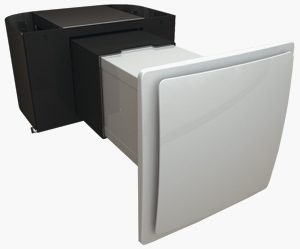

ТвинФреш С-60-2		1. Квадратный телескопический канал длиной 120-470 мм.  2. Наружный колпак из нержавеющей стали.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Два фильтра со степенью очистки G3.  6. Реверсивный осевой ЕС вентилятор.  7. Интегрированная автоматика с 4-мя режимами работы.  Для управления данным проветривателем необходимо отдельно  приобрести блок управления КВС и трансформатор серии ТРФ для подключения соответствующего напряжения питания.
ТвинФреш Р-50		1. Круглый телескопический канал длиной 250-470 мм.  2. Наружный колпак из алюминия, окрашенный белой полимерной краской.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Встроенные автоматические жалюзи с термоактюатором.  6. Два фильтра со степенью очистки G3.  7. Реверсивный осевой ЕС вентилятор.  8. Интегрированная автоматика с 4-мя режимами работы.  Для управления данным проветривателем необходимо отдельно приобрести блок управления КВР и трансформатор серии  ТРФ для подключения соответствующего напряжения питания.
ТвинФреш РА-50		1. Круглый телескопический канал длиной 250-470 мм.  2. Наружный колпак из алюминия, окрашенный белой полимерной краской.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Встроенные автоматические жалюзи с термоактюатором.  6. Два фильтра со степенью очистки G3.  7. Реверсивный осевой ЕС вентилятор.  8. Интегрированная автоматика с 4-мя режимами работы.  9. Блок управления с трансформатором для подключения к сети 220 В/50 Гц.
ТвинФреш Р-50-2		1. Круглый телескопический канал длиной 120-470 мм.  2. Наружный колпак из нержавеющей стали.  3. Керамический аккумулятор энергии (регенератор).  4. Лицевая декоративная решетка из белого АБС пластика.  5. Встроенные автоматические жалюзи с термоактюатором.  6. Два фильтра со степенью очистки G3.  7. Реверсивный осевой ЕС вентилятор.  8. Интегрированная автоматика с 4-мя режимами работы.  Для управления данным проветривателем необходимо отдельно приобрести блок управления КВР и трансформатор серии ТРФ для подключения соответствующего напряжения питания.

Пример организации системы вентиляции на базе ТвинФреш «Стандарт»

Создавая систему вентиляции с использованием оборудования Вентс ТвинФреш СА-60, рекомендуется устанавливать по 1 установке в каждой комнате.

Настраивается оборудование на работу в двух режимах – вытяжка и приток воздуха. В зависимости от температуры за окном, поступающий воздух может быть теплым и влажным (зимой) или прохладным (летом). Переключение между режимами осуществляется автоматически (устанавливается определенный промежуток времени).

Циркуляция воздуха в помещении между разными комнатами осуществляется через дверные проемы, коридоры.

Оборудование Вентс ТвинФреш СА-60 способствует снижению затрат на дополнительное отопление или охлаждение.

Пример монтажа ТвинФреш «Стандарт»

Монтаж в стену толщиной от 250 до 470 мм (модельТвинФреш РА-50)	Монтаж в тонкую стену толщиной от 120 до 470 мм (модель ТвинФреш РА-50-2)	Угловой монтаж с применением набора НП 60х204-0021 (модель ТвинФреш РА-50)
