Электрический нагреватель Вентс НК 150-2,0-1 У

Описание нагревателя воздуха Вентс НК 150-2,0-1 У

Вентс НК 150-2,0-1 У - нагреватель воздуха для установки в круглые каналы. Обеспечивают подогрев воздушных масс внутри каналов, которые в дальнейшем распределяются в помещении. Рекомендовано использование такого оборудования в тех местах, где всегда должна быть определенная температура воздуха, независимо от температуры на улице. Сочетая этот калорифер с системами авторегулирования вентиляции, легко достичь создания идеального микроклимата в каждом помещении.

Промышленный калорифер Вентс НК 150-2,0-1 У помещен в корпус, для изготовления которого применяется оцинкованная сталь. Для производства нагревательных элементов используется нержавейка. Резиновые уплотнители, имеющиеся с двух сторон нагревателя, способствуют герметичной установке, и обеспечивают прочное прилегание к круглым воздуховодам.

Автоматическое поддержание температурных показателей воздуха в вентиляционном канале достигается путем использования нагревателей Вентс НК 150-2,0-1 У. Производитель предлагает множество модификаций данного агрегата, имеющие модуль регулировки температуры (0,6 – 2,4 кВт), или блок управления (3,0 – 9,0 кВт).

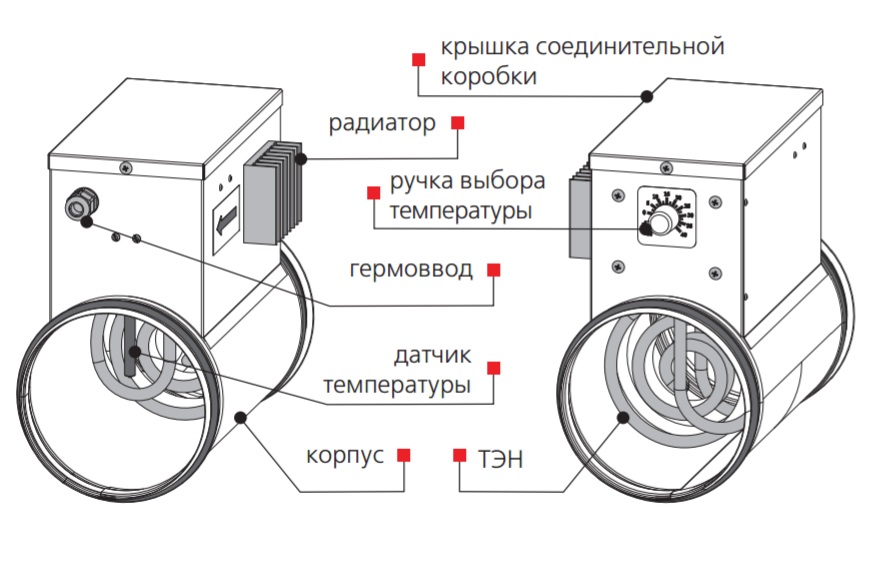

Конструкция Вентс НК 150-2,0-1 У с модулем регулировки (0,6 – 2,4 кВт)

Панель соединительной коробки спереди оснащена ручкой, регулирующей электронный термостат. Температурные границы от -10 до +40 °С. Модель Вентс НК 150-2,0-1 У оснащена датчиком температуры, который встроен в канал.

Наличие термовыключателя, выполняющего функцию защиты от перегрева, способствует длительному сроку эксплуатации оборудования. Отключение происходит при номинальной температуре 60 °С.

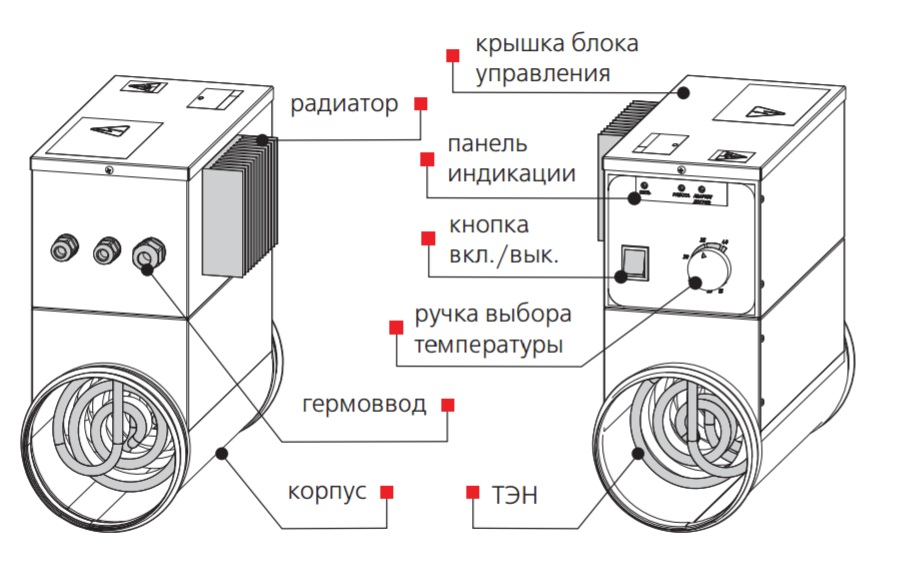

Конструкция нагревателя НК....У с блоком управления (от 3,0 до 9,0 кВт)

На нагревателе Вентс НК 150-2,0-1 У имеется симисторный регулятор мощности. Регулировка происходит за счет включения и выключения полной нагрузки. С помощью полупроводникового прибора (симистора) осуществляется коммутация нагрузки. Это подтверждает отсутствие любых механических элементов, которые подвержены износу. При снижении показателей тока и напряжения к нулю производится коммутация нагрузки. Поэтому электромагнитные помехи исключены.

Модель нагревателя Вентс НК 150-2,0-1 У имеет два термостата, обеспечивающих защиту от перегрева:

1. Автоматический перезапуск основной защиты (срабатывает при температуре +50 °С). Охлажденный термостат включается автоматически, замыкая управляющую цепь нагревателя.
2. Ручной перезапуск аварийной защиты (срабатывает при достижении температуры +90 °С). Подача нагревателя производится вручную, после сброса аварии.

Нагреватель Вентс НК 150-2,0-1 У с блоком управления имеет несколько режимов работы:

1. Поддержание температурных показателей в канале осуществляется по температурному датчику.
2. Внешнее управляющее устройство поддерживает мощность нагрева, пропорционально внешнему сигналу (0-10) В –(0-100)%.

Установить заданную температуру можно используя встроенный потенциометр, или с помощью подключения к регулятору внешнего сигнала управления (подается от другого регулятора), при этом, диапазон изменений напряжения должен быть в пределах (0-10)В, а температура в канале нагрева равна 0…+40°С.

Если выбран режим работы по температурному датчику в вентиляционной системе, пользователи могут доукомплектовать агрегат датчиком (комплектацией не предусмотрен):

Отдать предпочтение канальному температурному датчику в трубке, имеющему наконечник КДТ2-М1(100...400 мм).
Укомплектовать оборудование канальным датчиком, имеющем установочный фланец в закатанной трубке КДТ2-М (100...400 мм).
Выбрать модель канального датчика с клеммной коробкой КДТ2-МК (100...400 мм).

Технические характеристики Вентс НК 100-1,2-1У

Условные обозначения

Установка нагревателя Вентс НК 150-2,0-1 У

Ознакомление и следование инструкции во время установки электронагревателя обязательны.

Вентс НК 150-2,0-1 У подключается к круглому каналу. Наличие на корпусе нагревателя стрелки позволит установить агрегат правильно, с учетом направления воздушных потоков. Возможен монтаж оборудования в любом положении. Но стоит избегать установки нагревателя таким образом, чтобы расположение электрощита было снизу. Это может привести к попаданию выделяемого конденсата на провода, а также повлечь за собой замыкание.

Установка фильтров воздуха перед нагревателем Вентс НК 150-2,0-1 У позволит продлить эксплуатационные ресурсы агрегата.

Рекомендовано расположение нагревателя и других элементов системы вентиляции, которые присоединяются, на расстоянии не менее двух диаметров. Нормальное функционирование достигается при минимальной скорости воздушных потоков в системе 1,5 м/с.

ЗАПРЕЩАЕТСЯ включение электрического нагревателя в режиме выключенного вентилятора.

Установив дополнительные системы датчиков и автоматизации, можно легко настроить правильную и комфортную работу системы с нагревателем воздуха.

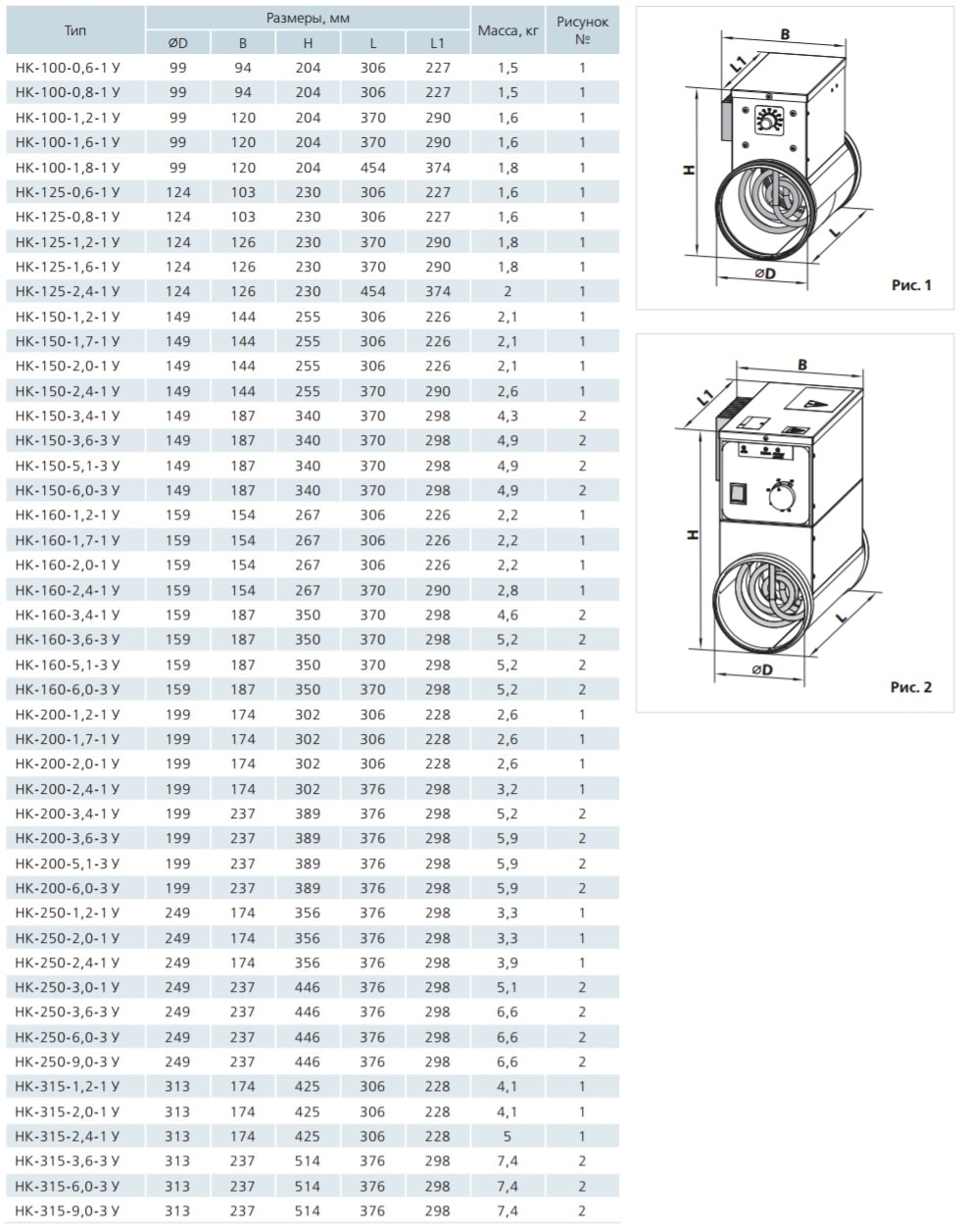

Габариты Вентс НК 150-2,0-1 У
