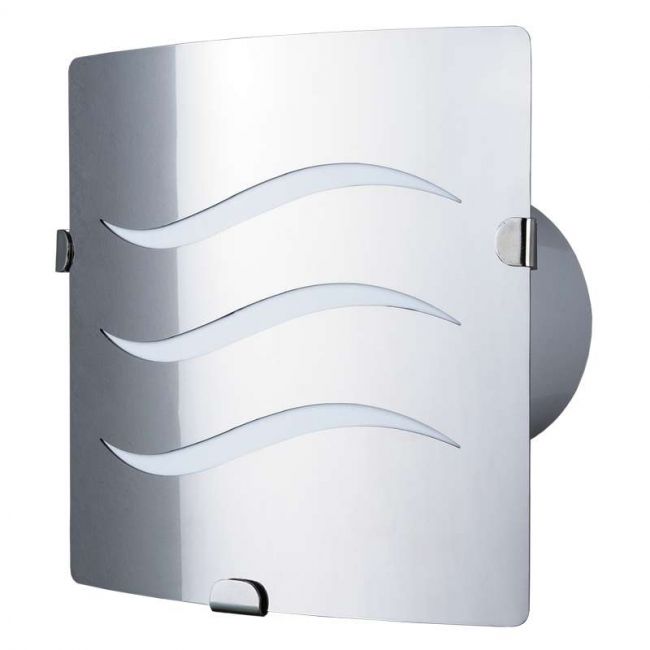

Декоративный вытяжной вентилятор Вентс 100 З2

Особенности применения вентилятора Вентс 100 З2

• Вентиляция малых помещений бытового типа: ванная комната, кухня, гардероб и другие.
• Можно монтировать напрямую в вентиляционную шахту или с помощью гибких воздуховодов
• Перемещение воздушных масс на небольшие дистанции в условиях малого сопротивления вентиляционной системы
• Соединение с воздуховодами диаметром 100, 125, и 150 мм

Особенности конструкции

• Оригинальный дизайн
• Материал лицевой панели – полированная нержавеющая сталь (разнообразные узоры и рисунки)
• Материал корпуса и лопастей – АБС пластик, который устойчивый к ультрафиолету и очень прочный
• Продуманная конструкция крыльчатки повышает эффективность работы вентилятора
• Влагозащита класса IP 24

Конструкция двигателя

• Современная конструкция двигателя с низким уровнем электропотребления
• Рассчитан на непрерывную работу без обслуживания
• Оснащен защитой от перегрева

Особенности Управления Вентс 100 З2

Вручную:

1. С помощью комнатного выключателя освещения. (Выключатель в комплект не входит)
2. С помощью тиристорного регулятора. Возможно подключение нескольких вентиляторов к одному регулятору.

Автоматически:

С помощью блока управления вентиляторами БУ-1-60. (Данный блок управления в комплект не входит и приобретается отдельно).

Особенности монтажа Вентс 100 З2

• Возможен монтаж напрямую в проем вентиляционной шахты.
• Возможно соединение при помощи гибких воздуховодов необходимого диаметра. Крепление производится с помощью хомута, который присоединяется к выходному фланцу.
• Настенный монтаж с помощью шурупов.

Для двигателей низкого напряжения 12 В необходимо использовать понижающий трансформатор, чтоб подключит к сети 220В/ 50 Гц. Можно использовать трансформатор ТРФ 220/ 12-25.

Варианты исполнения лицевых панелей

З 1	З 2	З 3	З 4	З 5	З 6

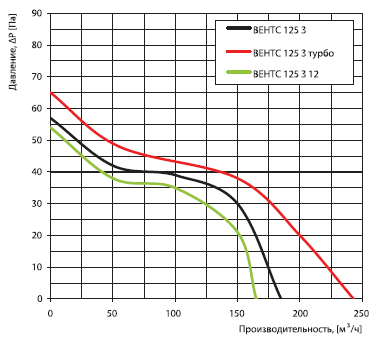

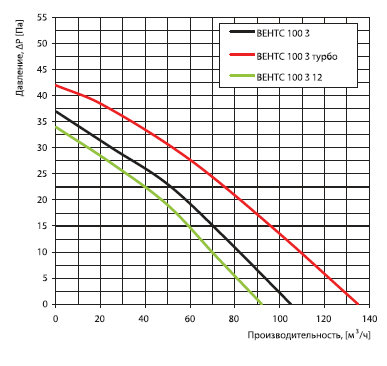

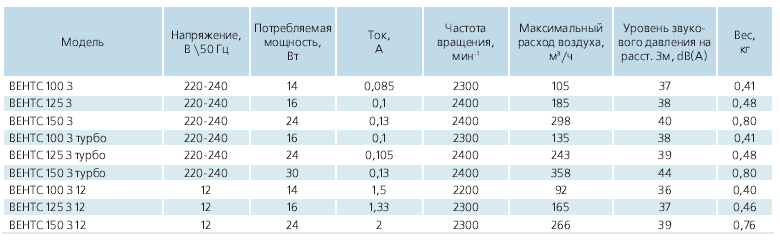

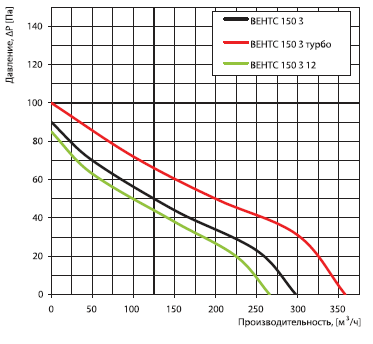

Характеристики Вентс 100 З2

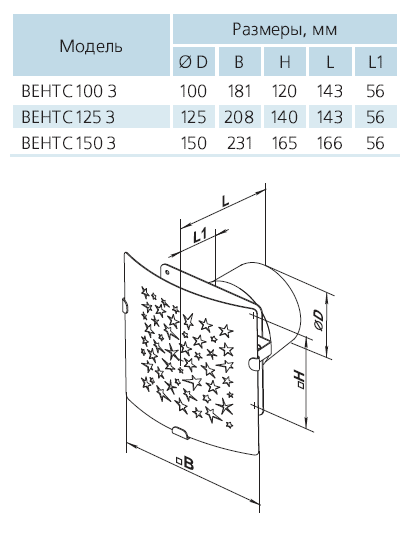

Габаритные размеры Вентс 100 З2

Возможные модификации Вентс 100 З2

Пиктограмма	Условное обозначение	Описание модификации
	З Л	Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
	З турбо	Двигатель с повышенной производительностью.
	З 12	Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.

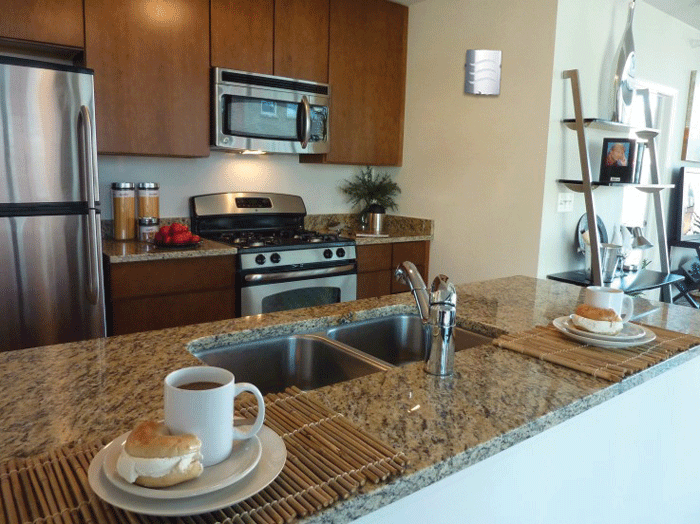

Пример монтажа вытяжного вентилятора Вентс З
