Витяжний вентилятор Вентс 100 М3Т

Особливості застосування Вентс 100 М3Т

Сучасна модель витяжного вентилятора створить максимальний комфорт в повсякденних приміщеннях: ванних, душових, туалетах, кухнях і інших. Дану модель можна встановлювати просто у вентиляційну шахту або за допомогою повітроводів в діаметрі 100, 125 і 150 мм

Використовується для установки в вентиляційну шахту, прямокутної форми. Рух малих або середніх повітряних мас на невеликі дистанції в умовах низького опору вентиляційної системи

Особливості управління Вентс 100 М3Т

Вручну:

1. За допомогою кімнатного вимикача освітлення. (Вимикач в комплект не входить)
2. За допомогою тиристорного регулятора. Можливе підключення декількох вентиляторів до одного регулятору.

Автоматично:

За допомогою блоку управління вентиляторами БУ-1-60. (Даний блок управління в комплект не входить і отримується окремо).

Особливості конструкції Вентс 100 М3Т

Весь вентилятор виготовлений з АБС пластика, як корпус, так і лопаті. Даний матеріал володіє стійкістю до впливу ультрафіолету, тому пластик не жовтіє і зберігає свій товарний вигляд.

• Сучасний, але в той же час універсальний дизайн відмінно підійде в будь-який інтер"єр.
• Завдяки надійній конструкції крильчатки підвищена продуктивність пристрою, а також термін експлуатації двигуна.
• Обладнаний сіткою, яка захищає від комах.
• Ступінь захисту IP 34.

Особливості двигуна Вентс 100 М3Т

• Двигун має низьке енергоспоживання.
• Завдяки надійній конструкції двигуна, можлива безперервна робота без додаткового обслуговування.
• Двигун захищений від перегріву.

Особливості монтажу Вентс 100 М3Т

Дану модель можна встановлювати просто у вентиляційну шахту або за допомогою підключення до повітропроводу для монтажу на стіну Якщо вентиляційна шахта розміщена віддалено є можливість установки за допомогою гнучких повітропроводів. Щоб приєднати вентилятор до повітропроводу, необхідно використовувати хомут, який кріпиться до фланця пристрою.

Лицьова сітка більшого розміру робить можливим монтаж даної моделі в отвір шахти прямокутного типу.

Кріпиться до стіни за допомогою шурупів.

Технічні характеристики осьового вентилятора Вентс М3

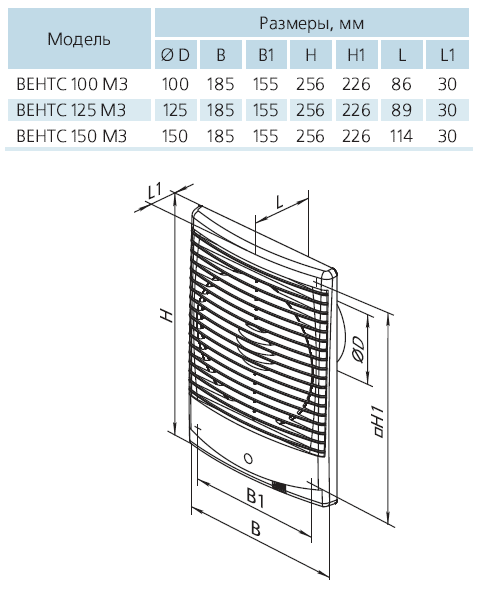

Габаритні розміри Вентс 100 М3Т

Можливі модифікації вентиляторів серії М3

Піктограма	Умовне позначення	Опис модифікації
	M3 К	Вентилятор обладнаний зворотним клапаном для запобігання зворотної тяги.
	M3 Л	Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин) і встановлення вентилятора під будь-яким кутом. Підшипники не вимагають обслуговування і мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.
	М3 турбо	Двигун з підвищеною продуктивністю.
	M3 прес	5-ти пелюсткова безшумна крильчатка з поліпшеними аеродинамічними характеристиками, що дозволяють збільшити тиск, що створюється вентилятором.
	М3 12	Виконання з безпечним двигуном низької напруги. Харчування 12 В змінного струму.
	M3T	Обладнаний регульованим таймером. Час спрацьовування від 2 до 30 хвилин.
	M3TH	Обладнаний регульованим таймером (час спрацьовування від 2 до 30 хвилин) і реле вологості (поріг спрацьовування 60-90%).
	М3В	Обладнаний шнурковим вимикачем.
	М3ВТ	Обладнаний шнурковим вимикачем і регульованим таймером (час спрацьовування від 2 до 30 хвилин).
	М3ВТН	Обладнаний шнурковим вимикачем, регульованим таймером (час спрацьовування від 2 до 30 хвилин) і реле вологості (поріг спрацьовування 60-90%).
	М3ТР	Обладнаний регульованим таймером і датчиком руху (зона дії датчика від 1 до 4 м, кут обзору до 100°).

Приклад монтажу Вентс М3
