Как подобрать вентилятор улитку?

04/06/20
762

Содержание

  1. Что такое вентилятор улитка?
  2. Какие бывают вентиляторы улитка?
  3. Где применяются центробежные вентиляторы улитка?
  4. Рекомендации по монтажу улиточных вентиляторов
  5. Подбор и покупка вентиляторов улитка
  6. Как подобрать вентилятор улитка: ответы на частые вопросы

Что такое вентилятор улитка?

В официальной технической номенклатуре эти вентиляторы называются центробежными или радиальными. А сходство с брюхоногим моллюском им придает характерный корпус, напоминающий закрученную в спираль раковину. Как и все другие вентиляторы, центробежные служат для создания потока воздуха (или другого газа), но принцип их работы иной.

Понять, как работает вентилятор улитка, проще всего, если рассказать, чем отличается центробежный вентилятор от осевого. Если в последнем воздух и на входе, и на выходе перемещается только в одном направлении – вдоль оси рабочего колеса (крыльчатки), то в центробежном вентиляторе воздух всасывается вдоль оси крыльчатки, а выдается поперек нее.

Это диктует свои требования к форме крыльчатки. Если в осевом вентиляторе она напоминает пропеллер, то крыльчатка центробежного вентилятора похожа на карусель или венчик миксера: воздух получает свое ускорение за счет центробежных сил на кончиках лопастей.

схема вентилятора улитки

Характерно и то, из чего состоит вентилятор улитка. Подобно осевому вентилятору он состоит из рабочей части (крыльчатки) и двигателя. Но лопасти (или точнее – лопатки) радиального вентилятора заключены в цилиндрический кожух, который одновременно является и корпусом прибора. Этот кожух не дает воздуху рассеиваться, уплотняя его. При этом всасывающее отверстие располагается на одном торце кожуха, к другому же подсоединяется двигатель. Выходное отверстие находится на боковой стенке цилиндра и смещено по касательной, что и придает прибору сходство с улиткой.

Какие бывают вентиляторы улитка?

Разобравшись с тем, что такое центробежный вентилятор, стоит привести их классификацию, поскольку при одинаковом устройстве эти агрегаты обладают разной мощностью, определяющей сферу их применения.

Так, по уровню создаваемого давления воздушной (газовой) смеси различают радиальные вентиляторы:

  • Низконапорные (до 1000Па);
  • Средненапорные (1000 – 3000Па);
  • Высоконапорные (3000 – 12000Па). Это самые мощные агрегаты, которые по производительности приближаются к мощным компрессорам.

Перед тем, как выбрать центробежный вентилятор по давлению воздуха, нужно учитывать сопротивление системы воздуховодов, которое определяется проектировщиком. Чем выше сопротивление (к примеру, протяженность воздушной трассы и больше количество ее изгибов), тем выше сопротивление, а значит, требуется более производительная модель вентилятора. Если он же будет использоваться в трубопроводах для транспортировки сыпучего сырья или материалов (зерновых, удобрений, гранулированных лекарств и т.д.), то рабочее давление также является критерием выбора.

Радиальные вентиляторы отличаются и по форме лопастей: загнутые назад лопасти дают большую производительность и экономичность, но и больше шума, по сравнению с лопастями, загнутыми вперед.

Кроме того, существуют модели с внутренней крыльчаткой, и с открытой. Края лопастей крыльчатки первого вида прикрыты загибами корпуса, вследствие чего менее травмоопасны – такие вентиляторы лучше подходят для наружного размещения. Кроме того, они лучше защищены от механических повреждений.

положения вентилятора улитки

Размерный ряд центробежных вентиляторов очень велик. Диаметры их корпуса варьируются от 8 см до 1,5 м, что позволяет пользоваться преимуществами этих агрегатов в разных сферах. Однако в технической номенклатуре чаще используются не габариты, а номинальный типоразмер, который обозначается цифрой, подобно тому, как это происходит с кондиционерами. Именно он, а не линейные размеры, учитываются перед тем, как выбрать радиальный вентилятор, поскольку к типовому размеру привязана и номинальная производительность. Например, цифра 5 указывает, что диаметр крыльчатки составляет 50 см, а толщина стенок корпуса уже не так важна для определения его габаритов. Характерно, что все радиальные вентиляторы имеют одинаковые пропорции крыльчатки, а подсоединительные отверстия корпуса соответствуют разъемам стандартных воздуховодов.

По направлению воздушного потока радиальные вентиляторы бывают:

  • Вытяжными, всасывающими воздух только в одном направлении;
  • Двухсторонними. Он представляет собой два зеркально отраженных вентилятора на одной оси. Воздух всасывается в них с противоположных сторон, и выводится в одно отверстие.

Где применяются центробежные вентиляторы улитка?

Назначение центробежных радиаторов состоит не в создании приятного дуновения, чем занимается большинство бытовых осевых (аксиальных) вентиляторов, а в обеспечении воздухообмена, а самые высоконапорные модели используются для транспортировки по воздуховодам гранулированного, сыпучего сырья, распыляемых составов, подачи воздушно-газовых смесей. Поэтому перед тем, как выбрать вентилятор улитку, нужно исходить из задач, для которых он предназначен: большинство этих агрегатов хорошо справляется с одними функциями, и плохо – с другими. Модели с усредненными возможностями универсальны, но посредственны.

В этой связи можно дать следующие рекомендации по выбору радиальных радиаторов в зависимости от задачи и места применения.

Вытяжка

Это стандартная задача, которая возлагается на все радиальные вентиляторы. Высокая производительность позволяет им удалять загрязненный воздух, отработанные газовые смеси из технологических воздуховодов, промышленных, общественных и бытовых помещений.

Здесь возникает закономерный вопрос: что лучше: канальный вентилятор или «улитка»? Ответить на него можно следующим образом.

Вентилятор канальный относится к осевому типу, многие из них очень компактны, что дает выгоду при использовании канальных вентиляторов в быту. Но радиальные вентиляторы могут располагаться на большом удалении от зоны вытяжки, т.е. один центробежный вентилятор может обслуживать сразу несколько точек забора воздуха, к тому же, они обеспечивают более стабильные параметры воздушного потока. Осевой канальный вентилятор все-таки должен монтироваться вблизи зоны загрязнения, и в этом его недостаток.

При выборе радиального вентилятора для вытяжки стоит руководствоваться такими рекомендациями:

  1. Его двигатель должен быть выносным, чтобы поток удаляемого воздуха не проходил через двигатель. Пыль, гарь, жировые испарения не будут вредить выносному двигателю;
  2. Для запыленных помещений используются модели с пылевой крыльчаткой – ее лопасти расположены реже, поэтому забить крыльчатку пылью или растительным пухом будет труднее;
  3. Каждый тип помещения характеризуется таким показателем, как кратность воздухообмена. Он тоже влияет на выбор, о чем подробнее мы скажем ниже.

Приток

Эти вентиляторы выполняют противоположную функцию: вместо удаления газов и загрязненного воздуха они подают в помещение воздух чистый. Существует множество методик, как рассчитать радиальный вентилятор для установки в качестве приточного, причем эти методики оперируют разными параметрами. В Европе используются свои системы расчета, у нас же наряду с ними применяются советские ГОСТы и диаграммы, причем все они учитывают совсем не одинаковый набор параметров. К числу таковых относятся:

  1. Внутренние объемы помещений;
  2. Количество персонала или жильцов, одновременно в них пребывающих;
  3. Сложность воздуховодов: их сопротивление, определяемое проектной документацией вентиляционной системы;
  4. Кратность воздухообмена, указывающую, сколько раз за один час должен меняться воздух в помещении. Например, для промышленной кухни этот показатель максимален и составляет 20 единиц (раз в час). У прихожих и спален этот показатель равен 2 – 3 единицам. Характерно и то, что этот параметр учитывается и при выборе вытяжных вентиляторов, поскольку они используются вместе с приточными.

Есть и более простой ответ на вопрос, как рассчитать центробежный вентилятор для притока. В зависимости от длины воздуховодов выбираем вентилятор низкого, среднего или высокого давления – это, по крайней мере, даст возможность сориентироваться в том, какими порядками исчисляется цена вентилятора. Остальные параметры: скорость воздушного потока, производительность, акустические характеристики, класс защиты вам помогут выбрать специалисты в зависимости от специфики объекта и конкретных условий эксплуатации.

Вентиляторы для покрасочных камер

как подобрать вентилятор улитку для покрасочной камеры

Покраска множества изделий – от мебели и автомобилей до точной техники происходит в покрасочных камерах, в которых должны быть созданы оптимальные температурные, влажностные и гигиеничные условия. Вытяжной вентилятор должен удалять вредные запахи лакокрасочного покрытия и пыль. Приточный – обеспечивать фильтрацию воздуха, необходимую температуру и сушку. Одновременно мощные вентиляторы используются в качестве компрессоров для краскопульта.

Все эти условия говорят о том, что предпочтение стоит отдавать вентиляторам среднего и высокого давления с выносным двигателем – чтобы он не забивался краской и пылью.

Для твердотопливных котлов

Промышленные печи, инсинераторы и бытовые твердотопливные котлы для быстрого розжига и поддержания высокой температуры горения часто снабжаются радиальными вентиляторами. Их производительность не так важна, как материал, из которого они сделаны. Здесь можно обойтись небольшими моделями со встроенным двигателем и металлической крыльчаткой: пластик может деформироваться и гореть от температуры, если вентилятор расположен слишком близко к котлу.

как подобрать вентилятор улитку для твердотопливного котла

Для дымоудаления

Многие противопожарные и технические системы используют радиальные вентиляторы для снижения уровня загазованности помещений, в т.ч. удаления дыма и летучих продуктов сгорания. Как подобрать вентилятор улитку, в этом случае очевидно. Он должен иметь выносной двигатель, жаропрочный корпус и крыльчатку, способные выдержать температуру до 100С.

Для кухни ресторанов или кафе

вентилятор улитка на кухне

Мы помним, что промышленные и коммерческие кухни по интенсивности воздухообмена причисляются к помещениям, где требуется самый производительный вентилятор. Кроме того, эти агрегаты должны иметь выносной двигатель, большое расстояние между лопастями крыльчатки, и фильтры-жироуловители. Каждый, кто хоть раз чистил обычную бытовую кухонную вытяжку, хорошо понимает смысл наших рекомендаций.

Рекомендации по монтажу улиточных вентиляторов

Шум и вибрации – обязательные спутники любых машин и механизмов. И чем они мощнее, тем больше проявляются эти недостатки. Многое зависит и от правильности устройства вентиляционной системы: если последняя спроектирована грамотно, она позволяет уменьшить шум от вентилятора. И наоборот, построенный дилетантом воздуховод может наоборот, усилить шум и вибрации, превратив их в настоящий грохот.

пример монтажа вентилятора улитка

Но в любом случае при установке радиальных вентиляторов рекомендуется использовать:

  • Эластичные шумогасящие прокладки на фланцевых соединениях;
  • Виброгасители;
  • Защитные кожухи, короба, отливы и навесы – для того, чтобы защитить вентилятор от осадков, грязи и твердых частиц, переносимых ветром. Решетка, прикрывающая всасывающую крыльчатку, защитит от травм и проникновения в вентилятор мелких животных. Это требование актуально в случае монтажа вентилятора на открытом воздухе.

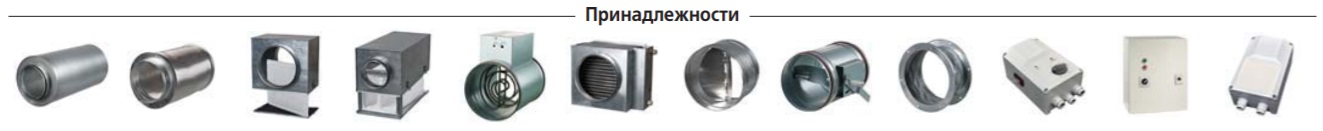

принадлежности вентилятора улитки

Подбор и покупка вентиляторов улитка

Само название нашей фирмы прямо указывает на то, что мы специализируемся на продажах вентиляционной техники. А значит, мы не только поддерживаем самый большой ассортимент, но и знаем, как рассчитать центробежный вентилятор для воздуховодов всех объектов, сопротивления и сложности. Поэтому мы в любом случае продадим вам только тот прибор, который будет оптимален для вас как по производительности, так и по уровню комфорта.

Широкий модельный ряд позволяет нам предложить разные цены на вентиляторы одного класса и мощности, поэтому каждый заказчик сможет сделать выбор исходя из своих бюджетных возможностей. Все наши вентиляторы характеризуются высоким качеством и сопровождаются сертификатами изготовителя.

Бесплатная консультация и оперативная доставка по стране – еще одни наши преимущества.

Как подобрать вентилятор улитка: ответы на частые вопросы
✔️ Что лучше канальный вентилятор или улитка?
✔️ Почему эти вентиляторы называют «улитка»?
✔️ Из чего состоит центробежный вентилятор?
✔️ Можно ли ставить вентиляторы улитка на улице?
✔️ Какой вентилятор улитка лучше ставить как вытяжку на кухне?
