Датчик углекислого газа Вентс СО2-1

Описание датчика углекислого газа Вентс СО2-1

Вентс СО2-1 - датчик, реагирующий на повышение концентрации углекислого газа в помещении любого типа и назначения. Реагирование датчика свидетельствует о повышении допустимых показателей газа в воздухе, после чего происходит передача сигнала на устройство, регулирующее скорость вращения вентилятора. Эта особенность оказывает воздействие на показатель производительности того же вентилятора. Благодаря датчику, эффекивность используемого оборудования значительно повышается.

Особенности конструкции. Совместимость Вентс СО2-1

Модель датчика Вентс СО2-1 оснащена двумя отдельными выходами – релейным нормально разомкнутым «сухим» контактом, и аналоговым выходом 0…10V (возможна перенастройка этого выхода 2…10V/0///20mA/4///20mA). Включение/выключение вентиляционного оборудования происходит благодаря релейному выходу, и зависит от уровня CO2 в воздухе. В то время как плавная регулировка скорости вентилятора достигается при использовании аналогового выхода (при условии использования вентилятора, оснащенного ЕС мотором, или дополнительного регулятора оборотов вентилятора, в котором на входе 0…10В).

Плавная регулировка скорости вентиляционного оборудования может измениться в зависимости от выделений углекислого газа. Благодаря тому, что в устройстве имеется релейный и аналоговый выход, модель Вентс СО2-1 может быть совместима с любыми системами вентиляции. Наличие системы самокалибровки позволяет обеспечить надежную эксплуатацию оборудования.

Ассортимент моделей

Модель датчика углекислого газа Вентс СО2-1 доступна в двух модификациях.

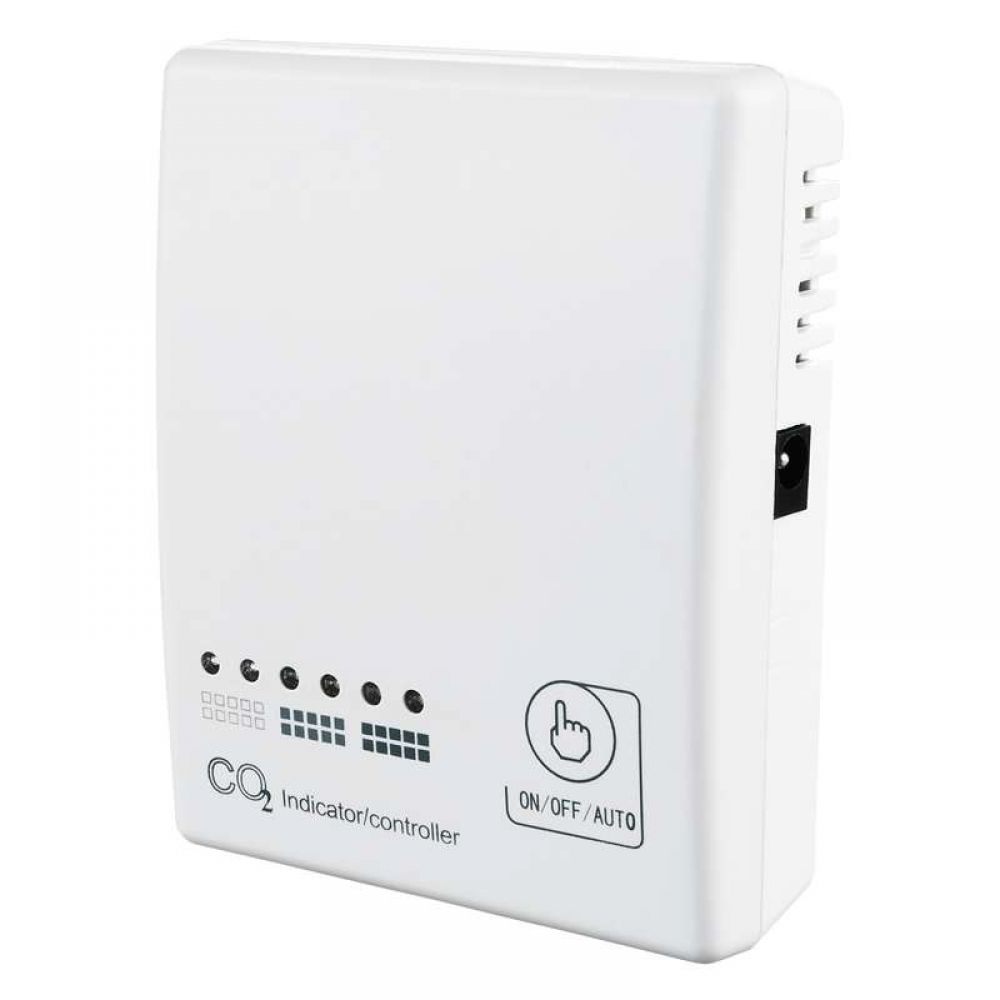

• CO2-1 оснащена диодами-индикаторами уровня углекислого газа, и имеет кнопки, с помощью которых осуществляется переключение рабочих режимов (первый режим – всегда вкл., второй – всегда выкл., третий – работает по уровню углекислого газа). Благодаря кнопке, происходит включение и выключение вентиляции (когда режим защиты от CO2 не нужен).
• CO2-2 не содержит индикаторов, а также кнопки вкл./выкл. Данная модель подойдет для использования в школьных классах, и других помещениях.

Технические параметры Вентс СО2-1

Схема подключения Вентс СО2-1

Монтажные особенности датчика углекислого газа

Датчик Вентс СО2-1 монтируется на стене (накладной монтаж). Питание осуществляется от слаботочной сети 24В переменного тока. Если отсутствует питание 24В, датчик имеет разъем для блока питания TRF 24 AC, который предлагается как аксессуар.

Дополнительный аксессуар для датчика СО2 Блок питания TRF 24 AC

Блок питания TRF 24 AC – применяется для подключения датчиков к сети питания 220В или 120В AС.
