Регулятор мощности электронагревателей Вентс РНС-25

Симисторный регулятор температуры Вентс РНС-25

Вентс РНС-25 обеспечивает регулировку мощности электронагревателей, в которых ток нагрузки до 120А. Наличие плавкого предохранителя обеспечивает надежную защиту входной цепи в регуляторе скорости.

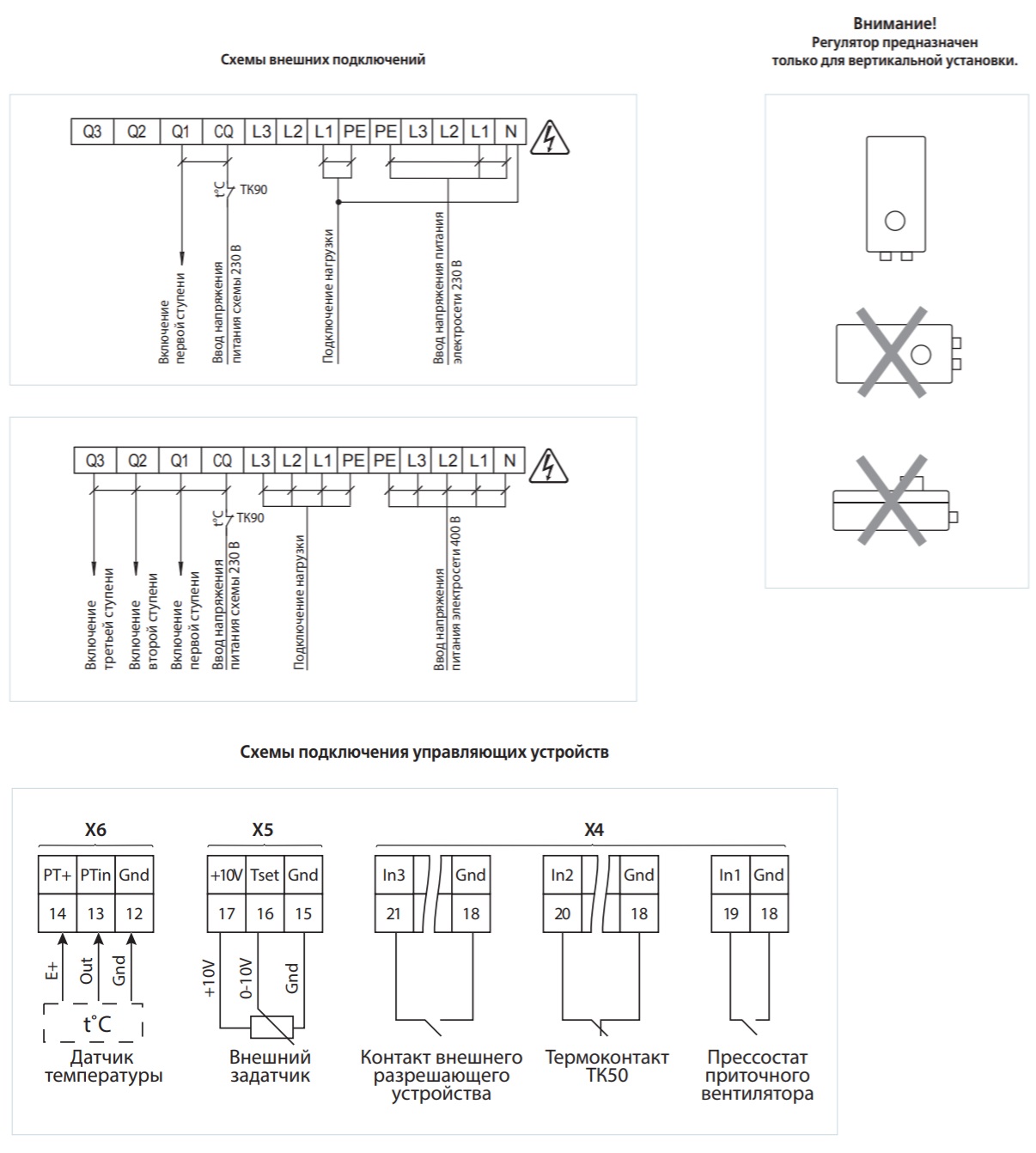

Установка Вентс РНС-25

Рекомендуется устанавливать устройство внутри помещения. При монтаже стоит учитывать:

1. Важно обеспечить свободную рециркуляцию воздуха, что позволит охлаждать внутренние цепи.
2. Монтаж необходимо выполнять в вертикальном положении относительно пола.
3. Исключить наличие рядом с устройством отопительных приборов.

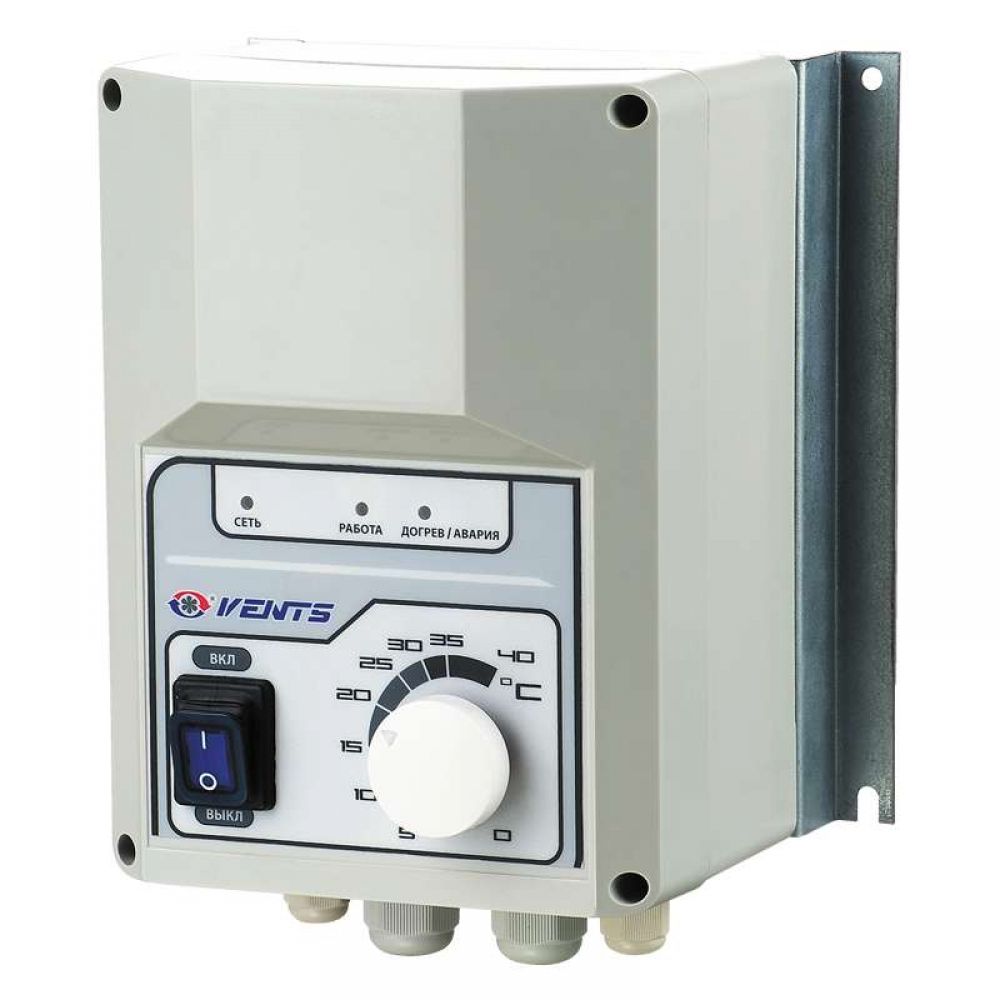

Особенности конструкции. Управление Вентс РНС-25.

• Для изготовления корпуса устройства используется негорючий пластик.
• На корпусе имеется кнопка вкл./выкл., а также ручка, с помощью которой регулируется температура нагрева
• Пропорциональное вкл./откл. полной нагрузки (с учетом установленных температурных показателей нагрева) позволяет регулировать электрическую мощность.
• Доступна только одна ступень нагрева в модели Вентс РНС-25 РНС-16.
• В РНС-25 предусмотрена возможность управлять 1-й или 3-мя ступенями нагрева, мощность которых равна или меньше мощности управляемой ступени.
• 1-я ступень нагрева управляется плавно, для этого необходимо включить/отключить полную нагрузку.
• 2-ая и 3-я ступени управляются ступенчато.
• Наличие двух встроенных термоконтактов обеспечивает защиту устройства от перегрева. Температура срабатывания первого контакта ТК50 +50, имеет автоматический запуск. Второй срабатывает при +90, и предусматривает ручной перезапуск.
• Потенциометр позволяет установить температуру воздуха. Также для этого может использоваться внешнее устройство, с управляющим сигналом 0-10 В. Это позволит пропорционально нагреть температуру в канале, до показателей 0…+40 градусов по Цельсию.
• Расположение датчика – за нагревателем, по направлению воздуха, расстояние более 50 см от нагревательного элемента.
• При условии использования режима поддержания температуры (с разными показателями), канальный датчик температуры не нужен. Регулирование мощности нагрева осуществляется в пределах 0 – 100%, с помощью управляющего сигнала 0-10В.

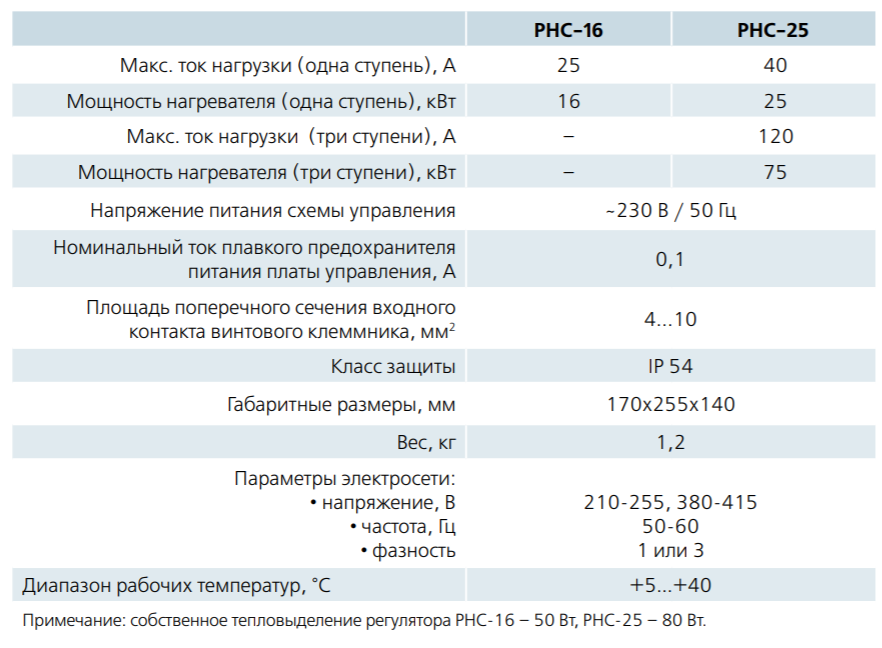

Вентс РНС-25 параметры
