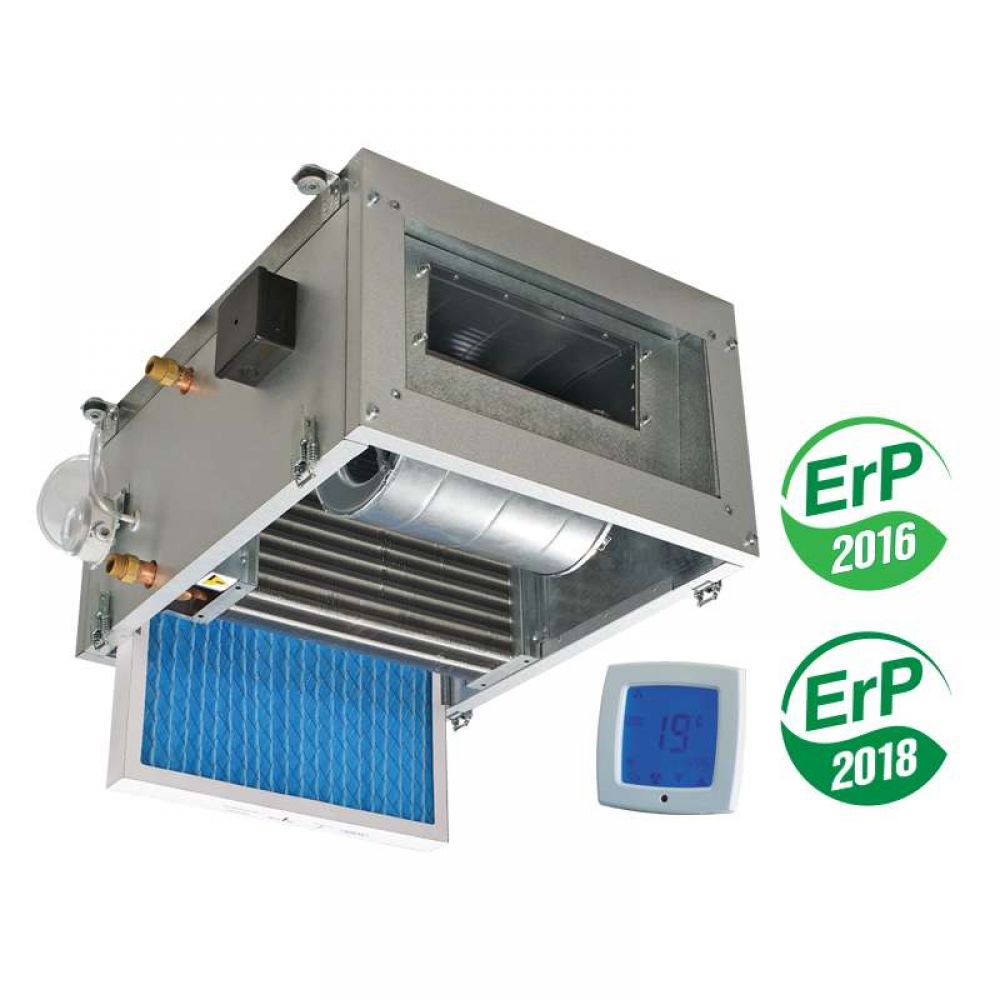

Приточная установка Вентс МПА 1200 В LCD с водяным нагревателем

Описание установки Вентс МПА 1200 В LCD с водяным нагревателем

Вентс МПА 1200 В LCD с водяным нагревателем - модель вентиляционного оборудования, которая способствует нагреву, очистке, и транспортировке воздуха внутрь помещения. Конструкционные особенности аппарата предусматривают присоединение к прямоугольному воздуховоду.

Для изготовления корпуса установки используется высококачественный алюминий. Слой минеральной ваты, расположенный на внутренней поверхности корпуса, обеспечивает высокие показатели тепло- и шумоизоляции. Толщина ваты составляет 25 мм.

Функция фильтрации

Фильтр класса G4, которым комплектуется оборудование, способствует качественной очистке воздуха от пыли и загрязнений.

Водяной нагреватель – модификация «В»

Приточная установка Вентс МПА 1200 В LCD с водяным нагревателем модификации «В» комплектуется водяным нагревателем, обеспечивающим подогрев приточного воздуха. Циркуляция горячей воды осуществляется внутри по трубкам, в результате чего тепло от воды передается проходящим через нагреватель воздушным потокам. Данный вид нагревателя может использоваться при условии, что давление в системе не будет превышать 1,0 МПа (10 бар), а температура воды будет не более 95 °С.

Электрический нагреватель – модификация «Е»

Для нагрева воздушных масс в холодное время года оборудование комплектуется электрокалорифером.

Вентилятор в установке

Производитель предусмотрел использование в установке центробежного вентилятора, обеспечивающего двустороннее всасывание. Лопатки вентилятора направлены назад. Динамичная синхронизация в двух областях электрического двигателя и колеса. Электродвигатель оснащен шариковыми подшипниками, которые дают возможность эксплуатировать установку до 40000 часов, при этом, регулярное техобслуживание не требуется.

Технические параметры Вентс МПА 1200 В LCD с водяным нагревателем

Условные обозначения Вентс МПА 1200 В LCD с водяным нагревателем

Габариты Вентс МПА 1200 В LCD с водяным нагревателем

Вентс МПА 1200 В LCD с водяным нагревателем - Регулировка

Возможно регулирование работой приточной установки несколькими способами. А именно:

• Установленная автоматизированная система позволяет регулировать оборудование без участия пользователя.
• Совмещая встроенное управление и автоматическую систему. Такой способ даст возможность самостоятельно задать параметры температуры воздуха, управлять мощностью работы вентилятора, контролировать степень загрязнения фильтров. В модели Вентс МПА 1200 В LCD с водяным нагревателем предусмотрена надежная система защиты от перегрева, сохраняющая работоспособность ТЭНов калорифера и оборудования в целом. Проводной пульт обеспечивает удаленное управление. Длина провода – 10 метров (поставляется в комплекте с оборудованием).

Защита и управление

• Дистанционное включение и выключение установки.
• Наличие пульта управления дает возможность регулировать и управлять температурой воздуха в помещении.
• 3 скорости работы вентилятора.
• Активация и деактивация системы осуществляется по отработанным нужным алгоритмам.
• Контролирование степени загрязнения фильтров, благодаря наличию датчика перепада внутреннего давления.
• Регулирование воздушной заслонкой, которая имеет сервопривод.
• Релейный вход из наружного датчика обеспечивает высокую скорость вентилятора.
• Предусмотрена возможность подключения установки к пожарной сигнализации.

Чтобы регулировать температуру воздуха в установке, предусмотрена возможность дополнительного подключения смесительного узла УСВК. Это даст возможность предотвратить обмерзание установки, и позволит задавать необходимые показатели температуры воздуха.

Пример функционирования воздухообмена в офисном помещении

За навесными потолками в коридоре устанавливается оборудование МПА, вентилятор вытяжки соответствующий параметрам установки, а также входные и выходные магистрали воздуховода. В кабинетах следует проложить ответвления и установить распределяющие воздух устройства. Воздух будет поступать с улицы сквозь решетку, после чего фильтроваться в установке, нагреваться (при надобности) и поступает в каждый кабинет по разветвлённым каналам. Грязный воздух выводится сквозь решетку благодаря вентилятора вытяжки. В итоге, в офисе производится постоянная циркуляция воздуха без сквозняков, попаданий пыли и шума с улицы.
