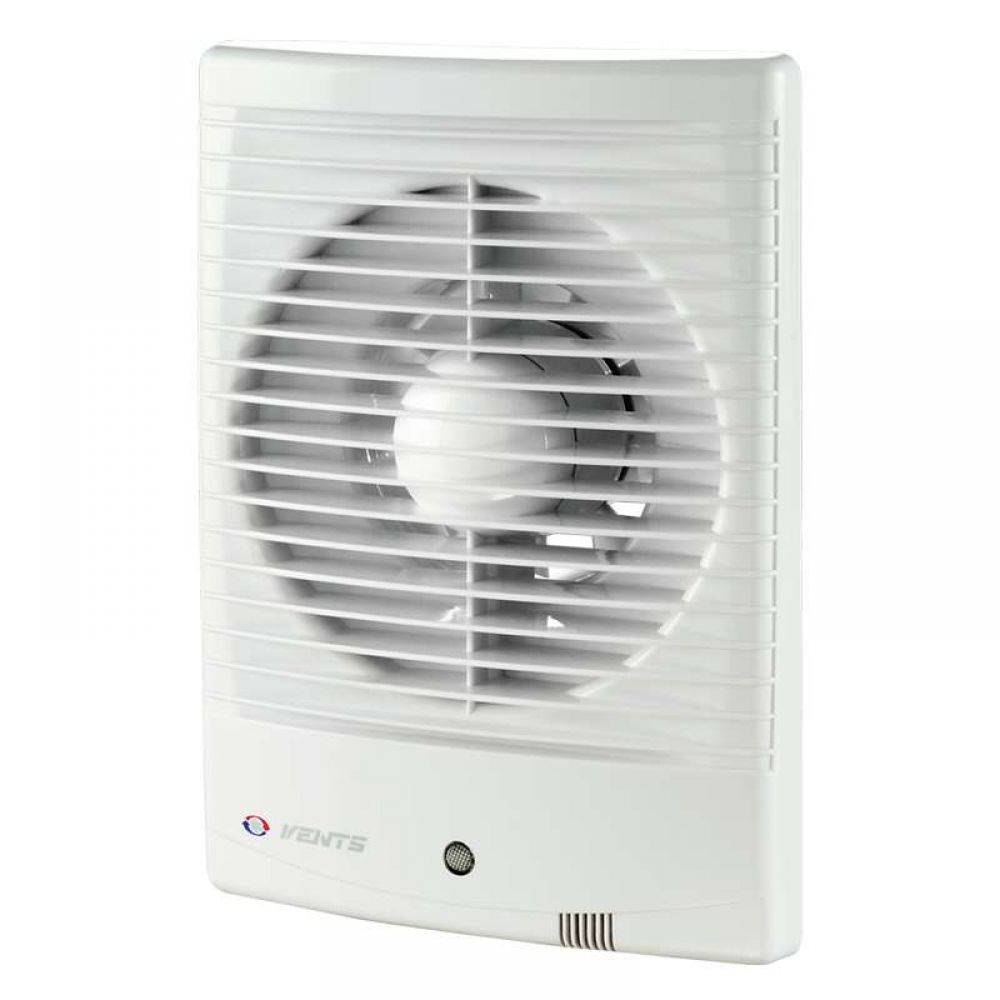

Вытяжной вентилятор Вентс 150 M3В

Особенности применения Вентс 150 M3В

Современная модель вытяжного вентилятора создаст максимальный комфорт в повседневных помещениях: ванных, душевых, туалетах, кухнях и других. Данную модель можно устанавливать просто в вентиляционную шахту или при помощи воздуховодов в диаметре 100, 125, и 150 мм

Используется для установки в вентиляционную шахту, прямоугольной формы. Движение малых или средних воздушных масс на небольшие дистанции в условиях низкого сопротивления вентиляционной системы

Особенности управления Вентс 150 M3В

Вручную:

1. С помощью комнатного выключателя освещения. (Выключатель в комплект не входит)
2. С помощью тиристорного регулятора. Возможно подключение нескольких вентиляторов к одному регулятору.

Автоматически:

С помощью блока управления вентиляторами БУ-1-60. (Данный блок управления в комплект не входит и приобретается отдельно).

Особенности конструкции Вентс 150 M3В

Весь вентилятор изготовлен из АБС пластика, как корпус, так и лопасти. Данный материал обладает устойчивостью к воздействию ультрафиолета, поэтому пластик не желтеет и сохраняет свой товарный вид.

• Современный, но в то же время универсальный дизайн отлично подойдет в любой интерьер.
• Благодаря надёжной конструкции крыльчатки повышена производительность устройства, а также срок эксплуатации двигателя.
• Оборудован сеткой, которая защищает от насекомых.
• Степень защиты IP 34.

Особенности двигателя Вентс 150 M3В

• Двигатель имеет низкое энергопотребление.
• Благодаря надежной конструкции двигателя, возможна непрерывная работа без дополнительного обслуживания.
• Двигатель защищен от перегрева.

Особенности монтажа Вентс 150 M3В

Данную модель можно устанавливать просто в вентиляционную шахту или посредством подключения к воздуховоду для монтажа на стену Если вентиляционная шахта размещена отдаленно есть возможность установки при помощи гибких воздуховодов. Чтоб присоединить вентилятор к воздуховоду, необходимо использовать хомут, который крепится к фланцу устройства.

Лицевая решетка большего размера делает возможным монтаж данной модели в проем шахты прямоугольного типа.

Крепится к стене с использованием шурупов.

Технические характеристики осевого вентилятора Вентс М3

Габаритные размеры Вентс 150 M3В

Возможные модификации вентиляторов серии М3

Пиктограмма	Условное обозначение	Описание модификации
	M3 К	Вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
	M3 Л	Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
	М3 турбо	Двигатель с повышенной производительностью.
	M3 пресс	5-ти лепестковая бесшумная крыльчатка с улучшенными аэродинамическими характеристиками, позволяющими увеличить давление, создаваемое вентилятором.
	М3 12	Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.
	M3T	Оборудован регулируемым таймером. Время срабатывания от 2 до 30 минут.
	M3TH	Оборудован регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
	M3В	Оборудован шнурковым выключателем.
	М3ВТ	Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания от 2 до 30 минут).
	M3ВТН	Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
	М3ТР	Оборудован регулируемым таймером и датчиком движения (зона действия датчика от 1 до 4 м, угол обзора до 100°).

Пример монтажа Вентс М3
